Yarım-Köprü Uygulaması - SP4

Yarım-Köprü Uygulaması - SP4

PS105F6A-07W21 ile gerçekleştirdiği uygulamanın şematiğini paylaşmamıza izin veren kullanıcımıza teşekkür ederiz.

Devre Şemasının Amacı: Yarım-Köprü Kontrolü
Kullanım Yeri: DC/DC Push-pull inverter

Devre şemasını sayfanın sağında bulunan "Ekli Dosyalar" kısmından ya da aşağıdaki linkten indirebilirsiniz.

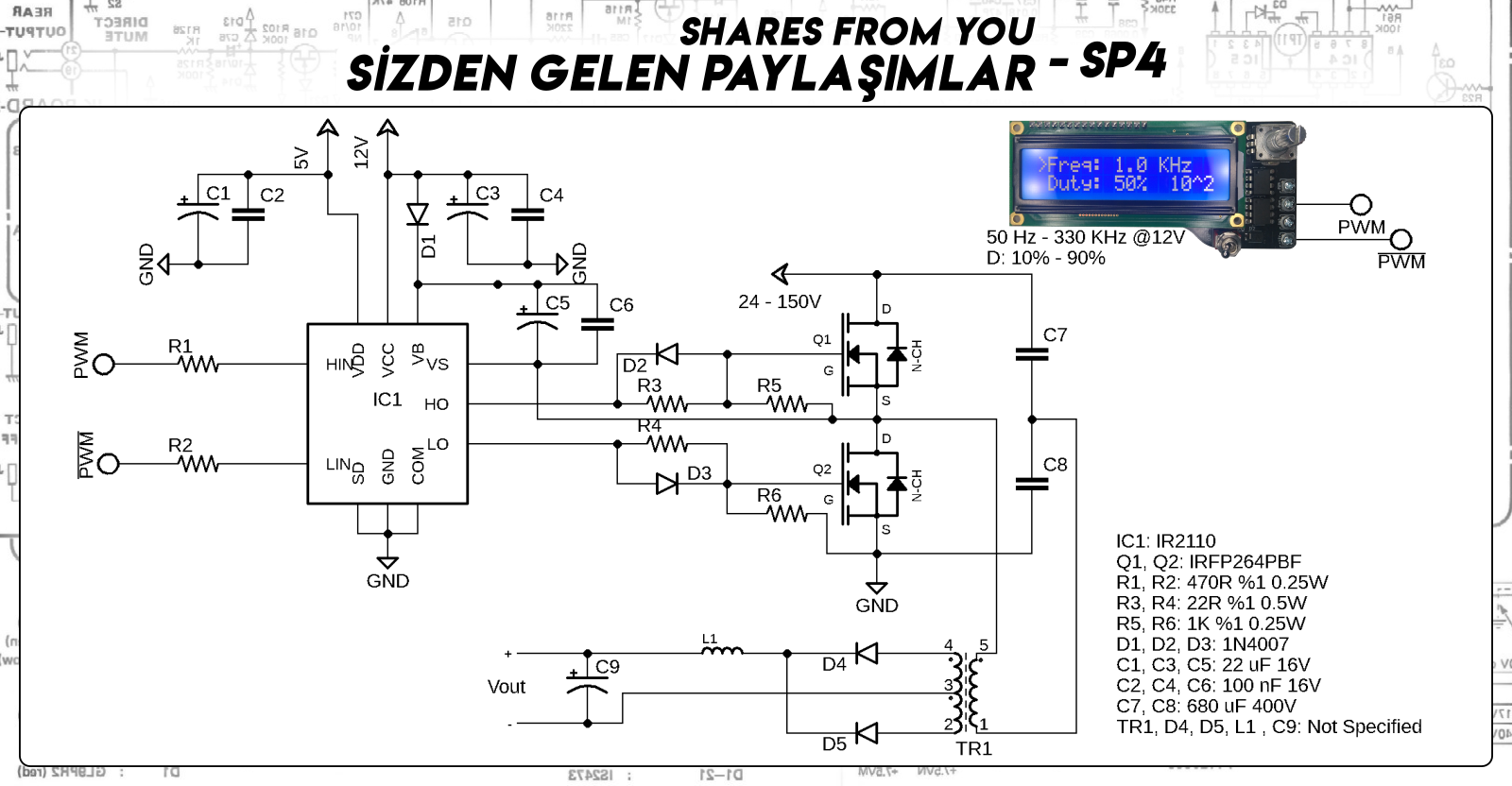

Circuit Schematic / Devre Şeması - SP4
