Programlanabilir Dead-Time Uygulaması

Programlanabilir Dead-Time Uygulaması

PS105F6A-07W21 ile gerçekleştirdiği uygulamanın şematiğini paylaşmamıza izin veren kullanıcımıza teşekkür ederiz.

Devre Şemasının Amacı: Ayarlanabilir Dead-Time Uygulaması
Kullanım Yeri: Yarım Köprü, Tam Köprü Uygulamaları

Not: Devre şeması paylaşımı test edilmeden doğrudan siteye yüklenmiştir.

Devre şemasını sayfanın sağında bulunan "Ekli Dosyalar" kısmından ya da aşağıdaki linkten indirebilirsiniz.

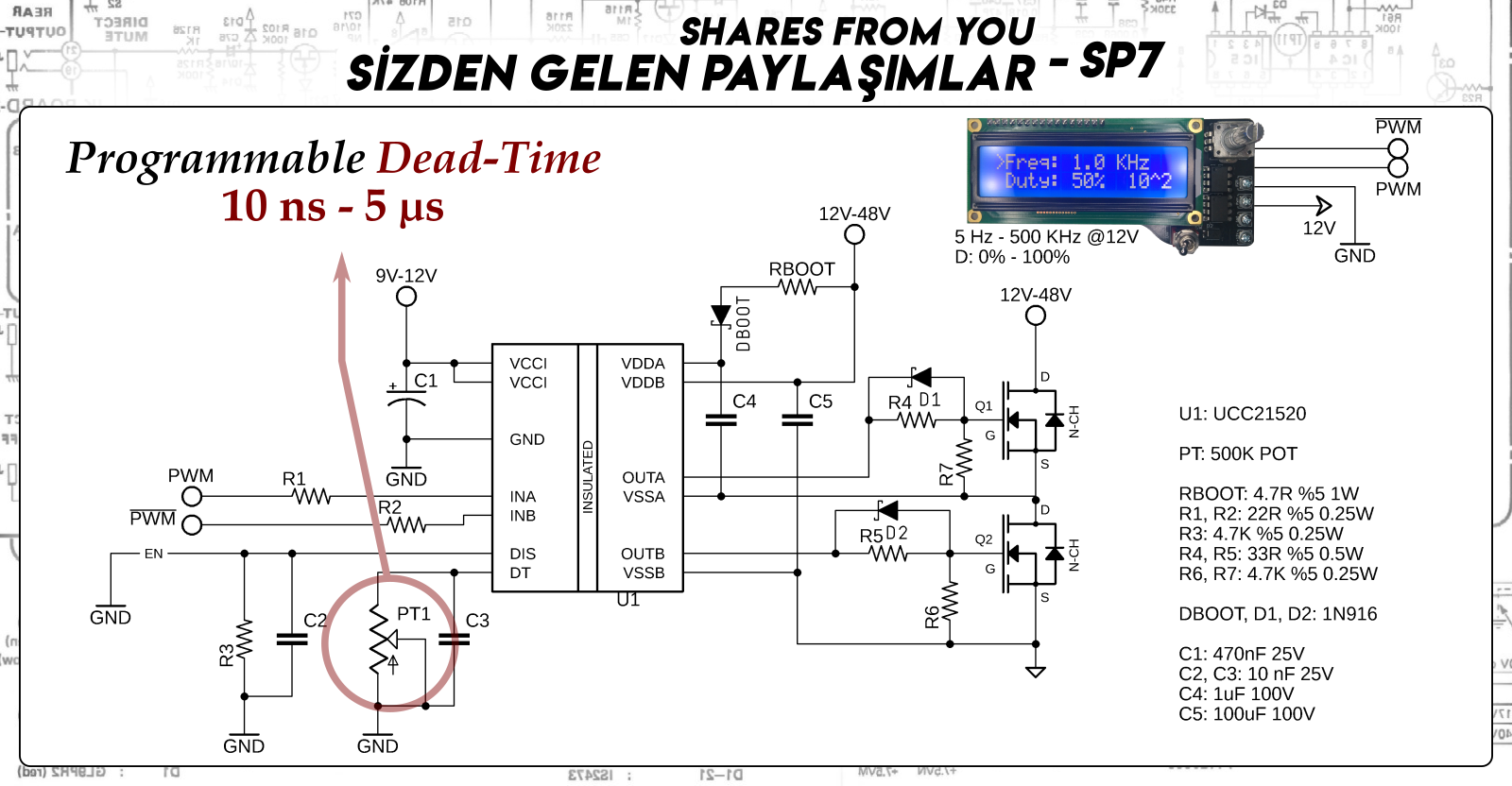

Circuit Schematic / Devre Şeması - SP7
