Pwm-Core Ailesinin Yeni Üyesi: PS504F0A-02W30

Pwm-Core Ailesinin Yeni Üyesi: PS504F0A-02W30
GENEL ÖZELLİKLER



  • Programlanabilir 3 Pwm Çıkışı: P1, P2, P3
  • Hassas Frekans ve Çalışma Oranı Kalibrasyonu.
  • Frekans Aralığı: 4 Hz – 500 KHz
    • Frekans Toleransı (Maks.): ±%0,2
    • Frekans Kararlılığı (80ºC): 100 ppm
  • Kalibre Edilebilir Periyot Aralığı: 250,00ms – 120,00s
  • Çalışma Oranı Aralığı: %0,00 – %100,00
  • Kolay İletişim: UART (Rx, Tx)
  • Programlanabilir Baud Rate: 9600 / 19200 / 57600 / 115200
  • Dâhili Hafızaya Kayıt Yeteneği.
  • Giriş Besleme Gerilimi: 5V
  • Düşük Voltaj Salınımı: 0 – 125 μV



UYGULAMA ALANLARI



  • MOSFET, IGBT Tetikleme Uygulamaları.
  • Aydınlatma Uygulamaları.
  • Motor Kontrol Uygulamaları.
  • Ses Uygulamaları.
  • 16 Bit PWM.
  • R, L ve/veya C yük Kontrol Uygulamaları.
  • Hobi Uygulamaları.



GENEL AÇIKLAMA

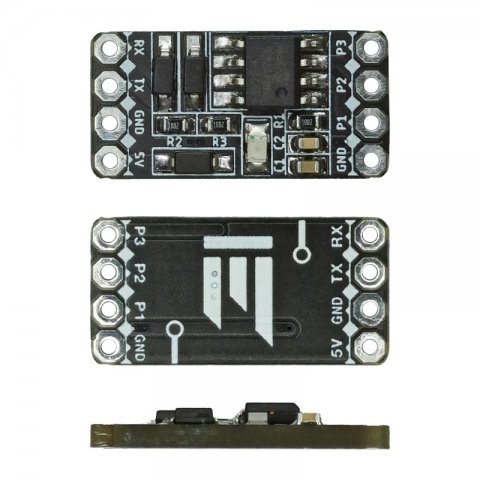

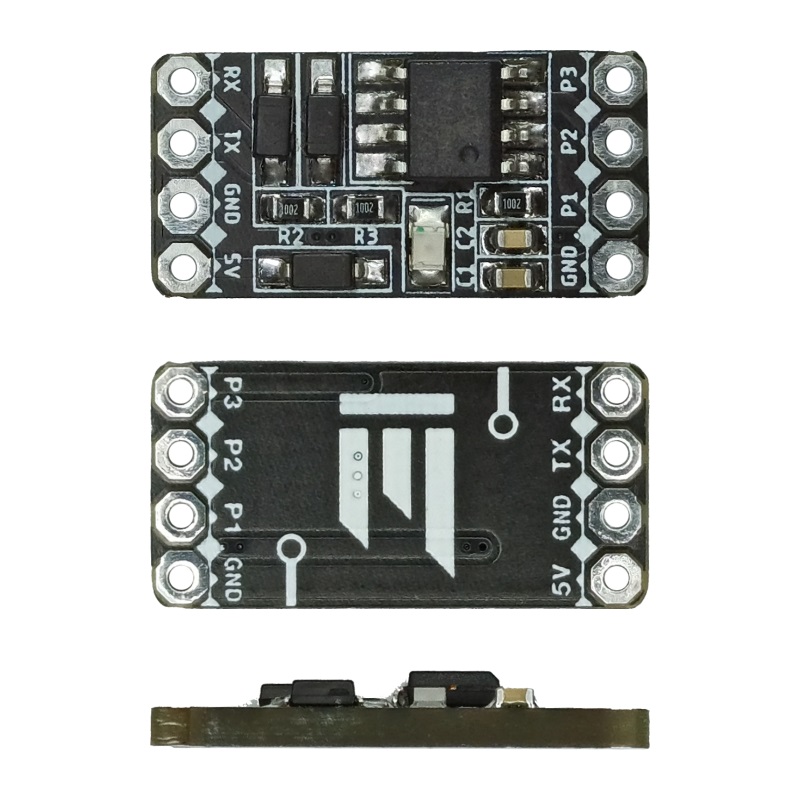

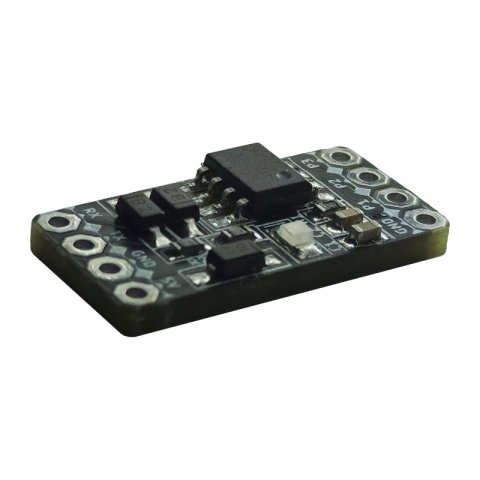

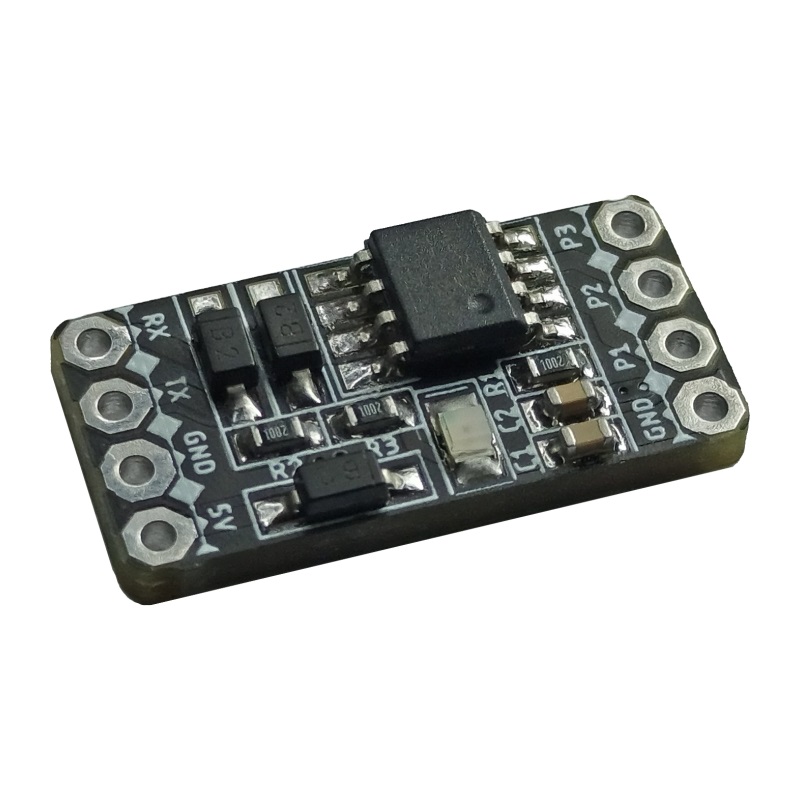

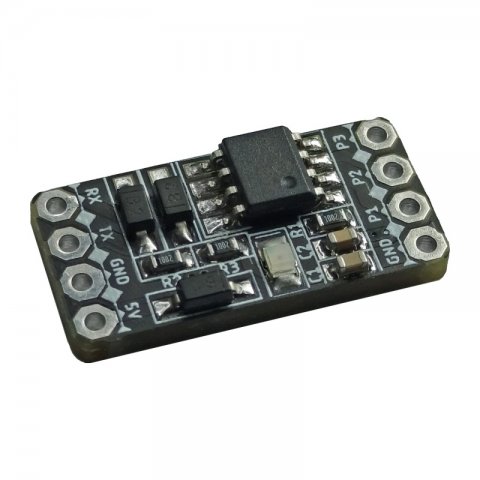

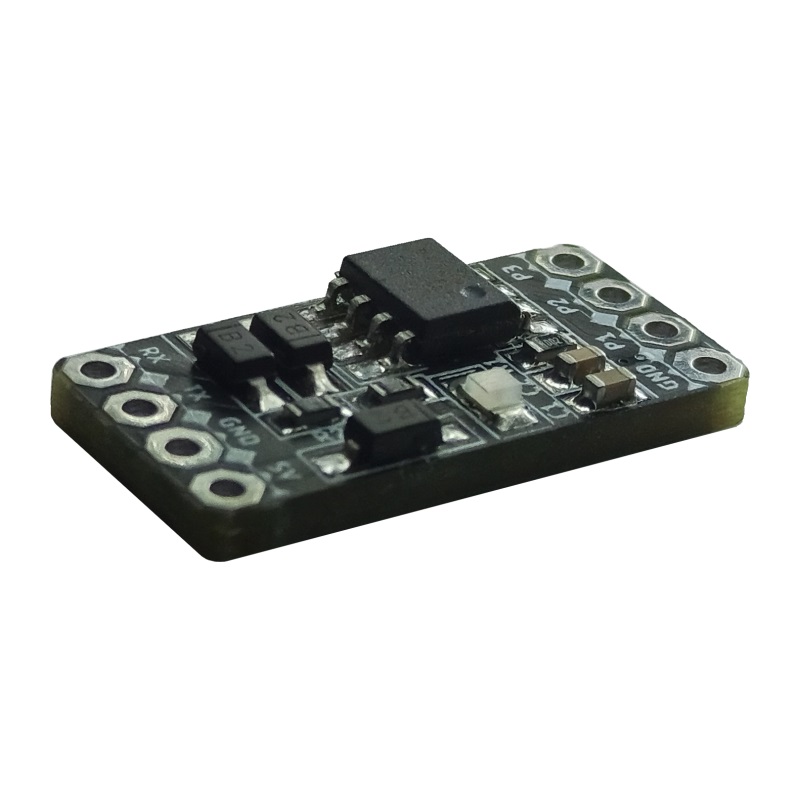

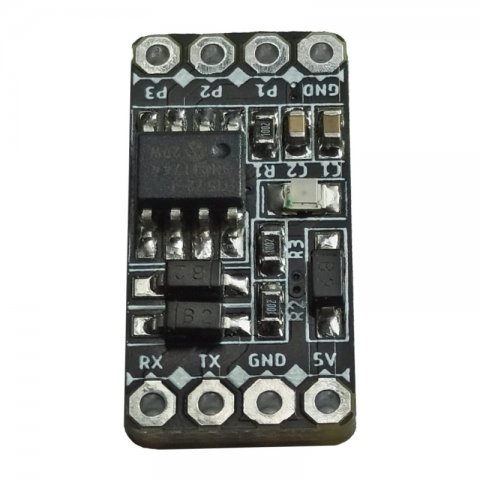

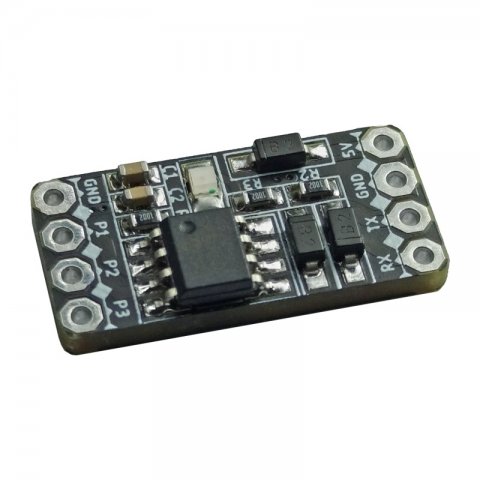

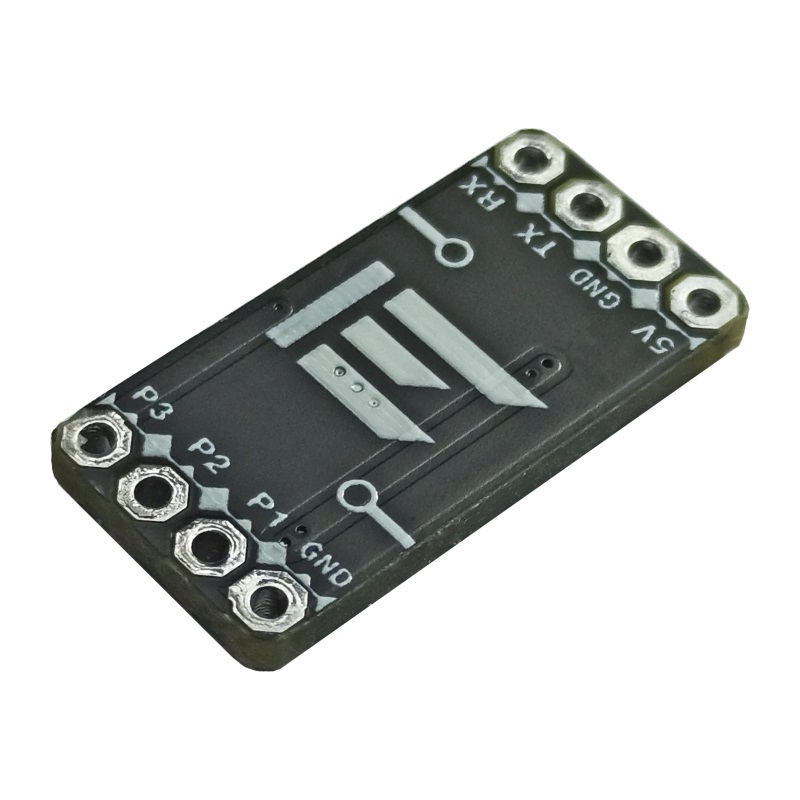

PS504F0A-02W30, 5V giriş gerilimine ve üç kanal sinyal çıkışına sahip bir PWM çekirdeğidir. PWM kanallarının frekans, çalışma oranı özellikleri ayrı ayrı tanımlanabilir. Sinyal çıkışlarının genlikleri 5V seviyesindedir. 4 Hz – 500 KHz bandında en fazla ±%0,2 toleransa ve ayrıca daha düşük frekans bantlarındaki çalışmalar için kalibre edilebilme özelliğine sahiptir.

İletişim mekanizması oldukça kullanışlı ve basittir. Kontrol işlemlerinin tamamı PS504F0A-02W30’nın Rx pinine gelecek olan kodlarla sağlanır. İletişim hızı programlanabilirdir. İletişim kuralları teknik dokümanda örneklerle birlikte gösterilmiştir. Cihaz tüm sinyal yapılandırmalarını dahili hafızasına kaydedebilmektedir. Böylece, cihazın her yeniden başlatılması durumundaki istenilen başlangıç değerleri belirlenebilir.

Ürünün Sayfası: https://www.lentark.com/urun/2498/ps504f0a-02w30
Ürünün Teknik Dokümanı: PS504F0A-02W30[TR]
