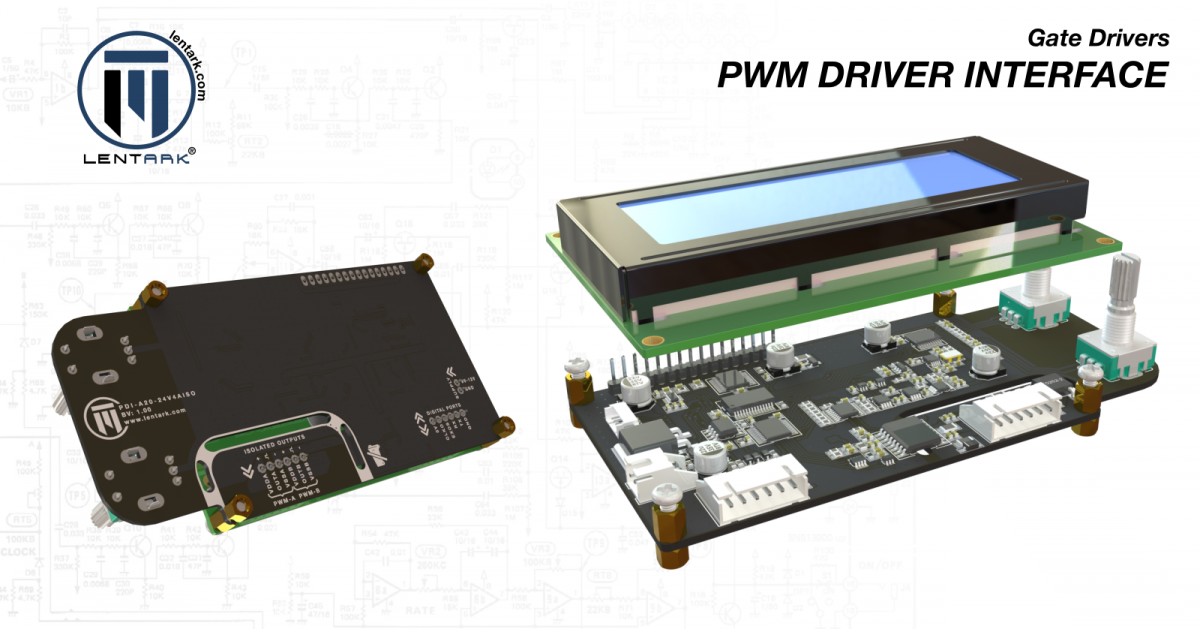

Yaklaşan Ürün: PDI-A20-24V4AISO

Yaklaşan Ürün: PDI-A20-24V4AISO

Instagram Sayfamız: @lentark

Ürünün Sayfası: https://www.lentark.com/urun/2503/pdi-a20-24v4aiso

Tasarım Özellikleri:



  • 200 KHz Frekans: 0.1 Hz Çözünürlük.
  • 0% - 100% Çalışma Oranı: 0.1% Çözünürlük.

FPWMA = FPWMB
Seçilebilir:
DutyA = DutyB (180° Faz Açısı ile)
DutyA = 1 - DutyB (Terslenmiş)
DutyA, DutyB (Bağımsız)

  • Frekans & Çalışma Oranı Geçişi: Off / Rampa / Sinus
  • Çıkış Anahtarlaması: Off/On

On - Dahili PWM - Kesim süresi için seçilebilir çıkış polaritesi.
On - Harici PWM - Kesim süresi için seçilebilir çıkış polaritesi.

  • Dead-Time: Off (Overlap) / On ( Seçilebilir 10 ns - 1 us Dead-Time)
  • Yardımcı Dijital I/O portları:

UART İletişim: 9600 - 115200 Baud Rate
CLK Çıkışı: Off/On (FCLKO = FPWM)
Çıkış Anahtarlaması için Harici PWM Girişi.

  • İzole, Referanslanabilir 2 Çıkış:

PWM-A: High-Side/Low-Side Sürücü
PWM-B: Low-Side Sürücü

  • PWM Çıkışları Yüksek Voltajı: 10-24V
  • Çıkış Anlık Akım: 4A Source - 6A Sink
