Push-Pull PWM Sürücü

Push-Pull PWM Sürücü

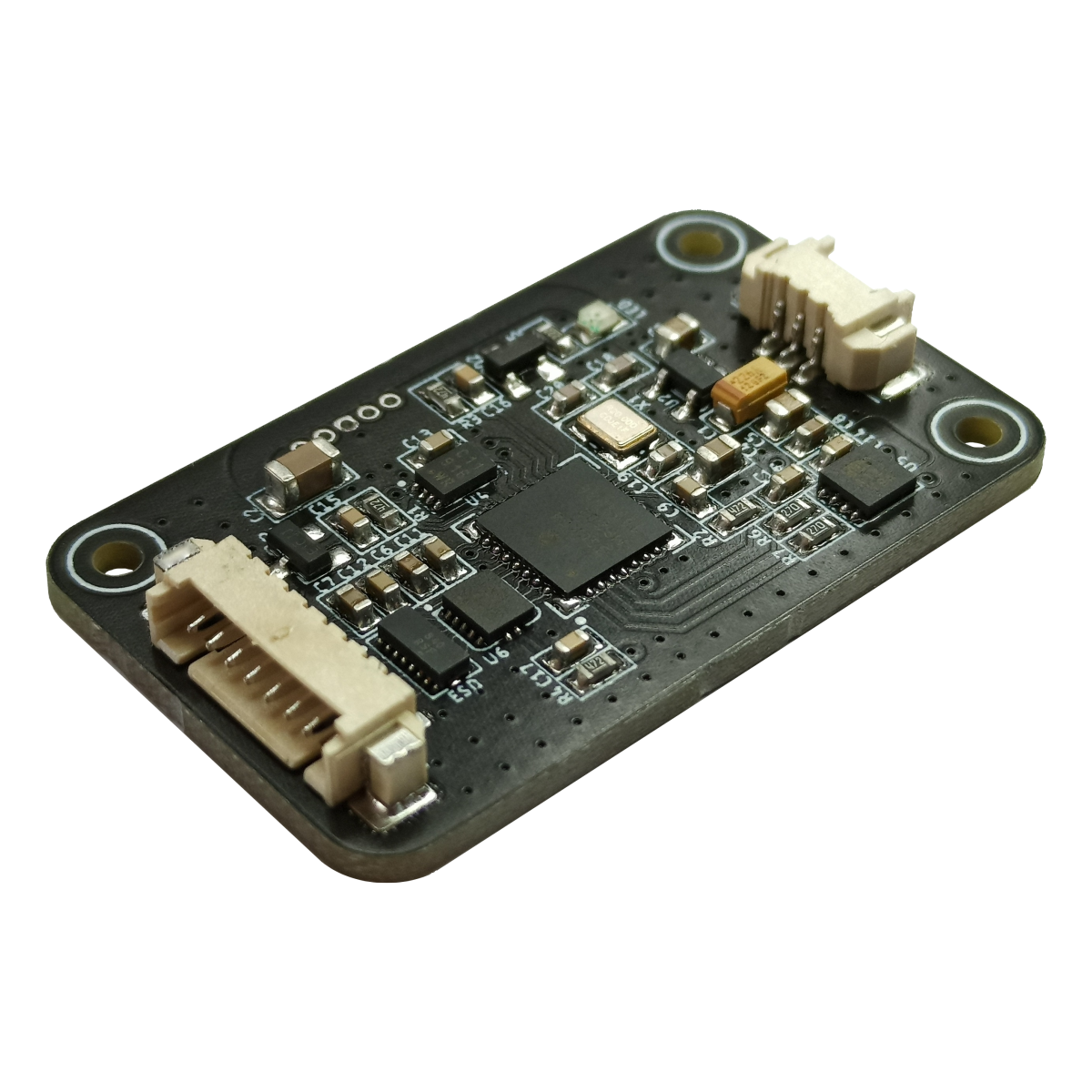

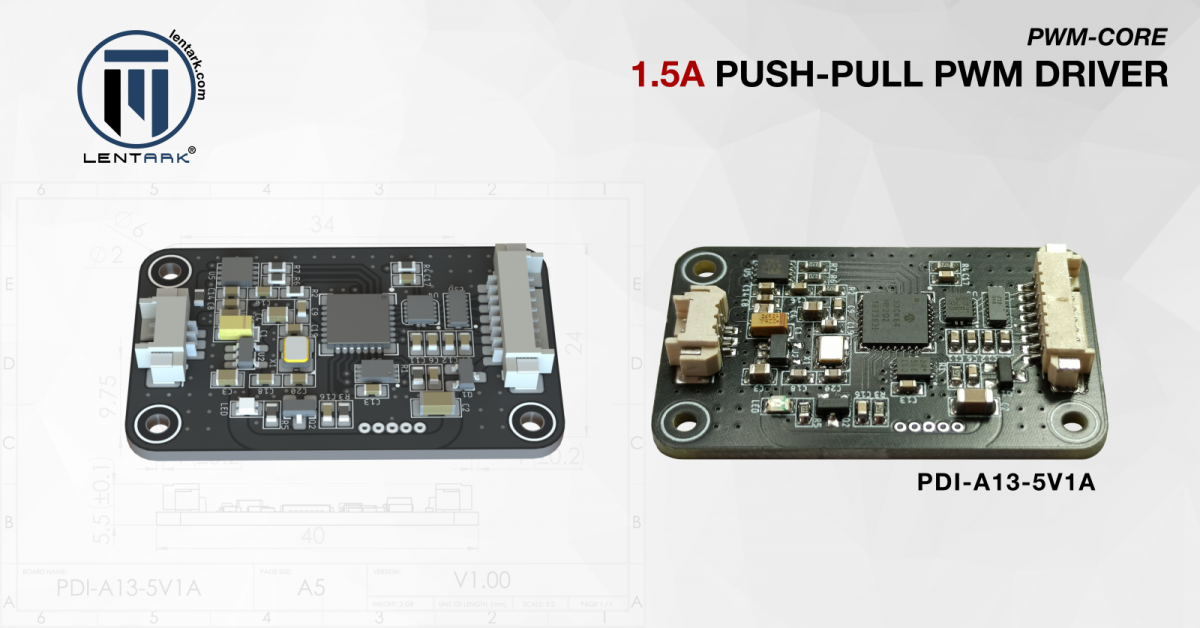

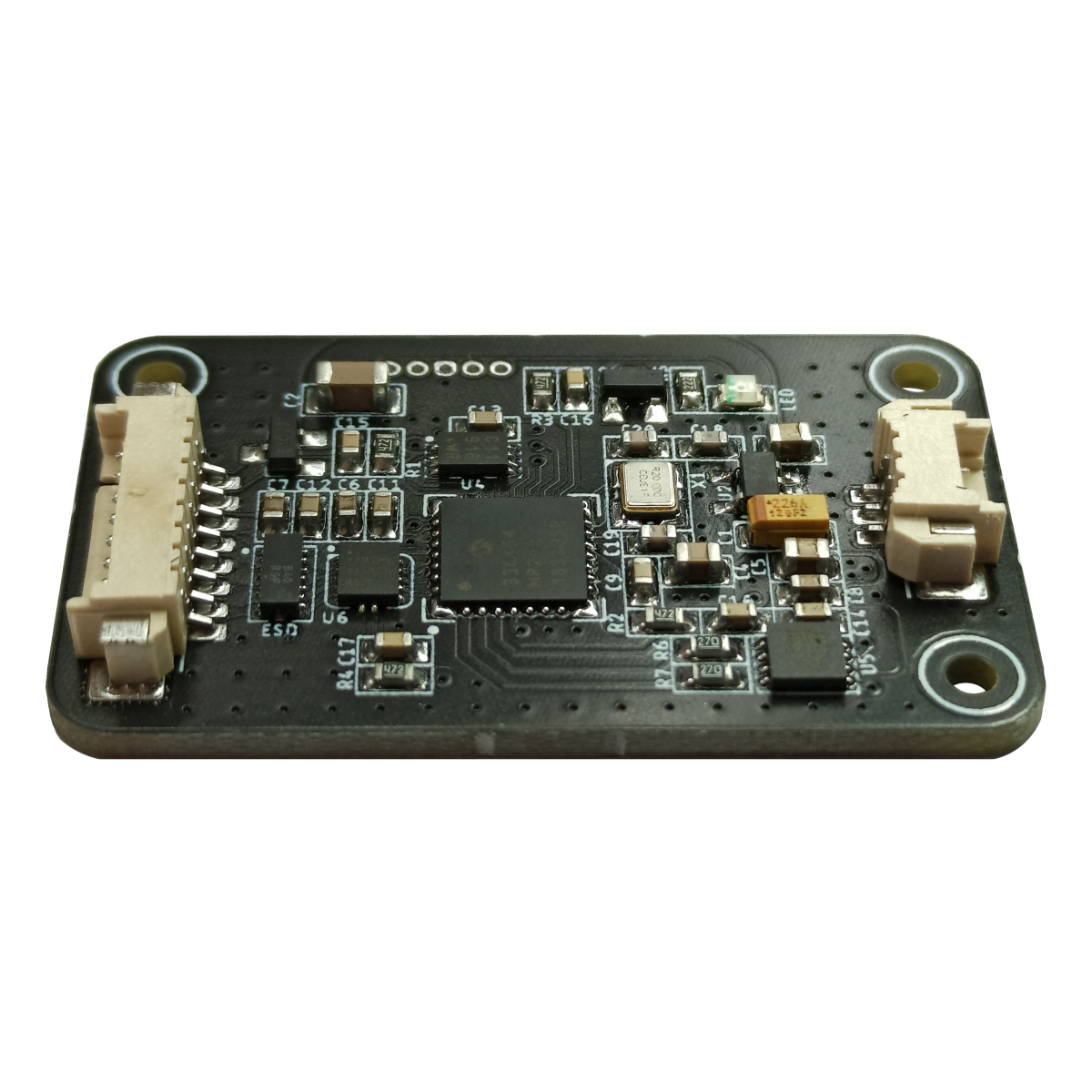

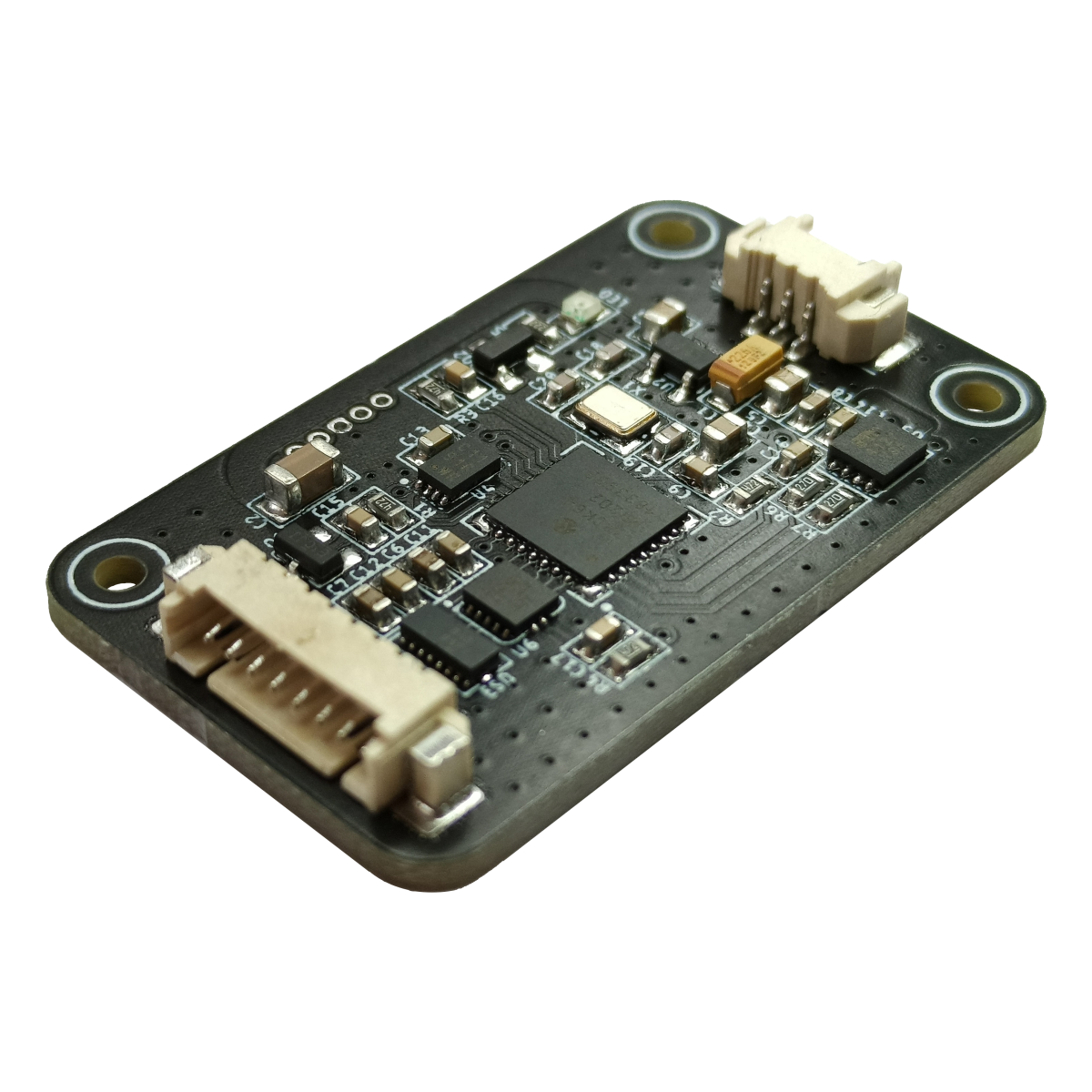

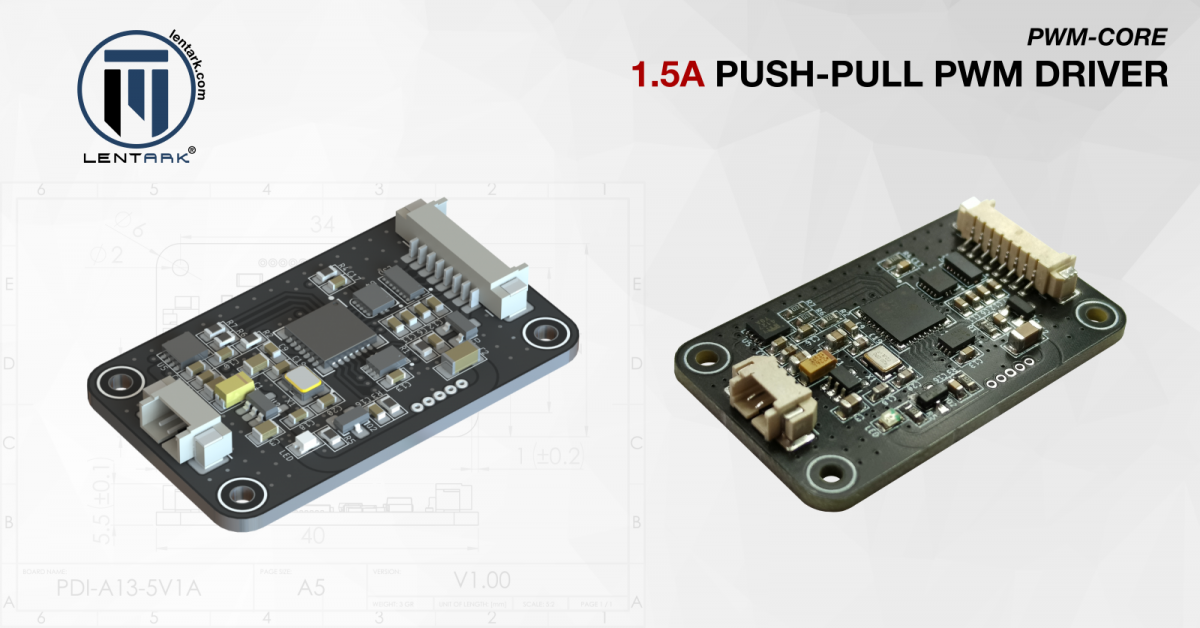

PDI-A13-5V1A, programlanabilir iki kanal PWM sinyal çıkışına sahip bir push-pull pwm sürücü cihazıdır. Frekansı 100 Hz – 1 MHz değerleri arasında ve darbe genişlikleri %0 – %50 arasında seçilebilen eşit frekanslı iki sinyal çıkışına sahiptir. Yüksek frekans çözünürlüğü (0,1 Hz) ve yüksek çalışma oranı çözünürlüğü (0,1%) ile hassas uygulamalara uygun olarak tasarlanmıştır.

Cihazın besleme gerilimi 5 volttur. Sinyal çıkışlarının yüksek voltaj seviyesi 5 volttur ve en fazla anlık akım itme ve çekme kapasitesi 1,5 amperdir. Cihazın iki çıkışı da Low-Side sürücü olarak tasarlanmıştır. Bu, cihazın çıkışlarına bağlanacak olan izole half-bridge ya da full-bridge sürücü yapılarının seçiminde esneklik sağlamaktadır.

  • İki Kanal Push- Pull PWM Sinyal Çıkışı: 100 Hz – 1 MHz / %0 – %50
  • Yüksek Hassasiyet: Frekans: 0,1 Hz and Çalışma Oranları: 0,1%
  • Frekans ve Duty Geçişleri: Rampa / Sinüs / Üstel / Logaritmik. Programlanabilir Geçiş Süresi: 0 – 600 s
  • Yüksek Anlık Akım Yeteneği: 1,5A
  • Sınırlandırılabilir Sinyal Parametreleri.
  • Programlanabilir Cihaz Başlatma Rutini.

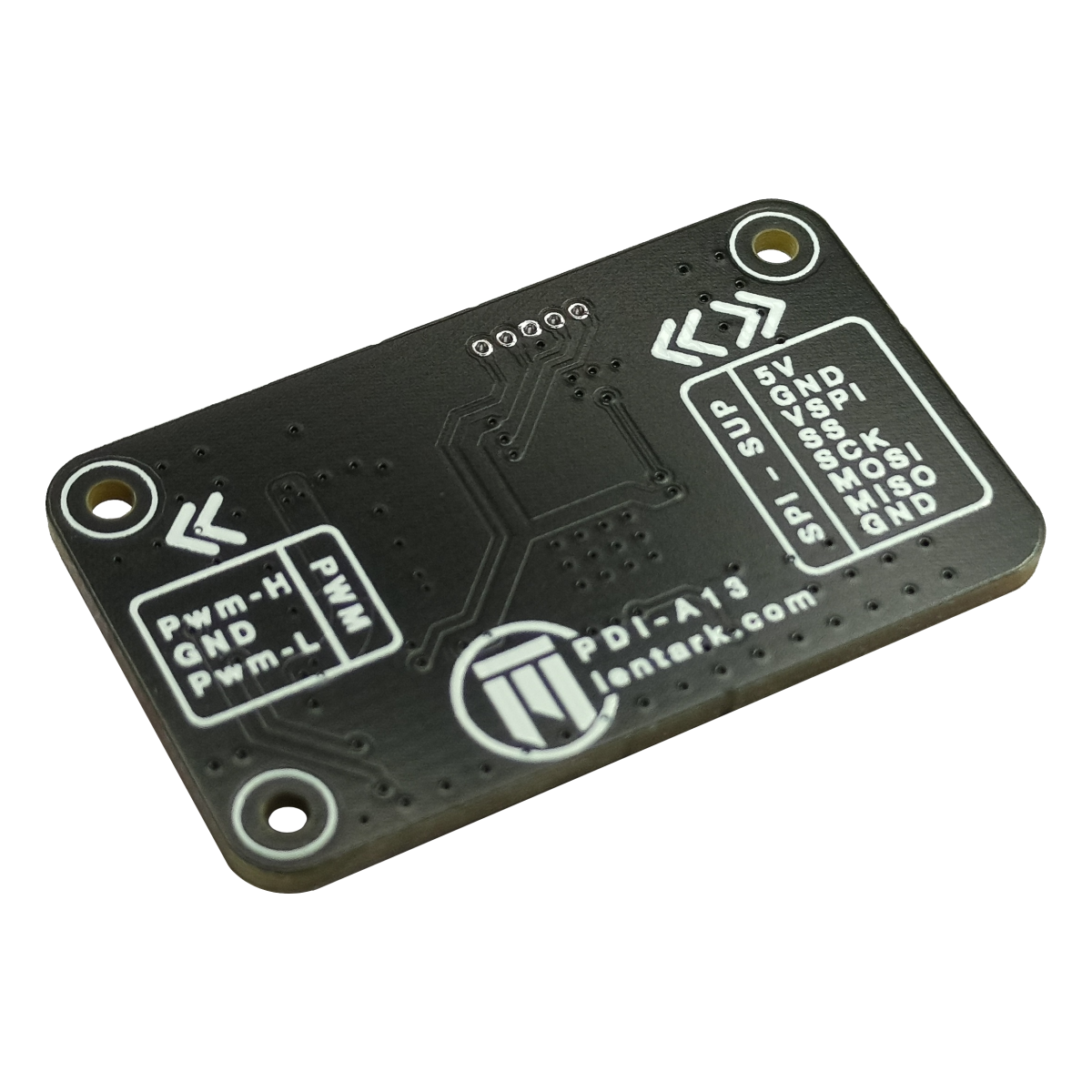

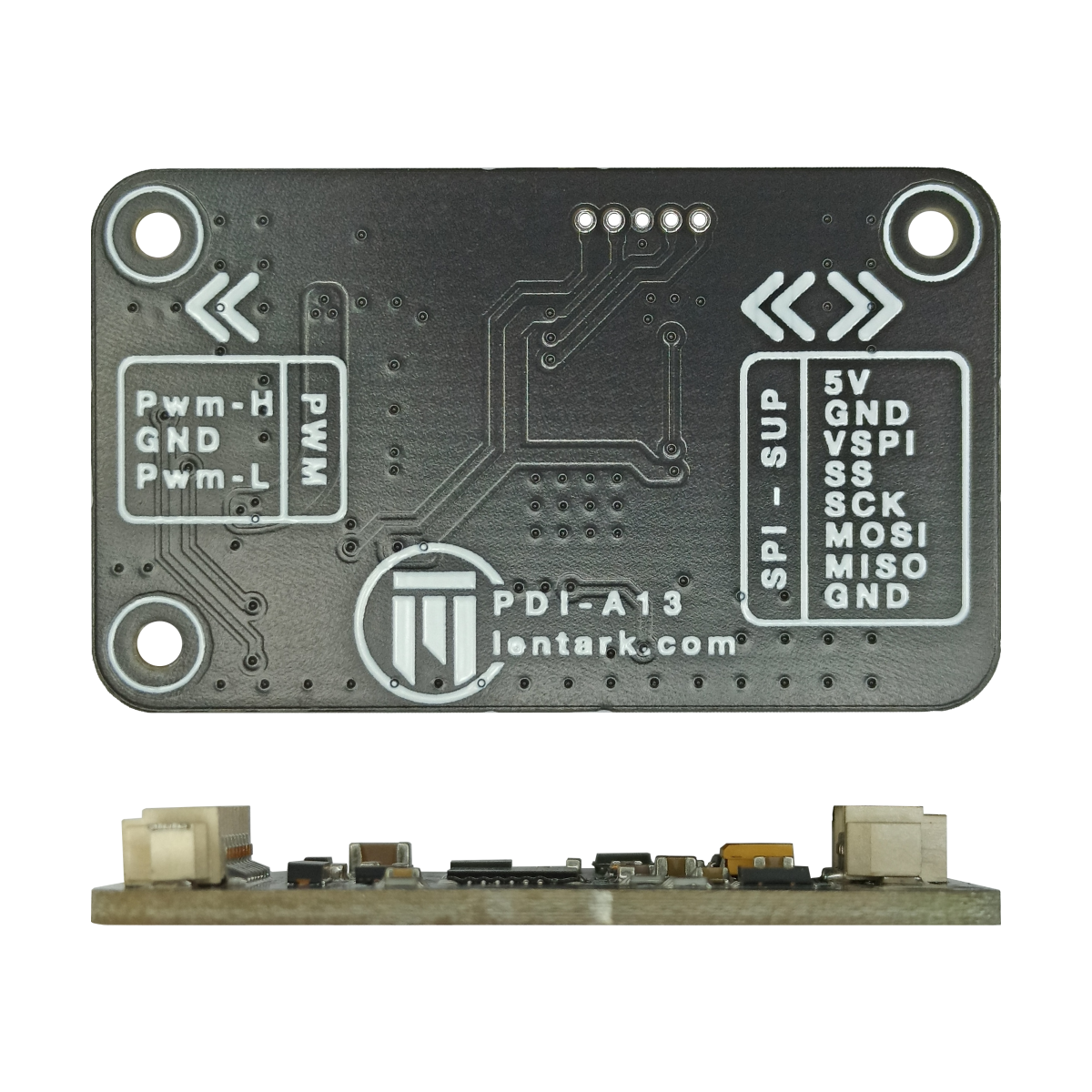

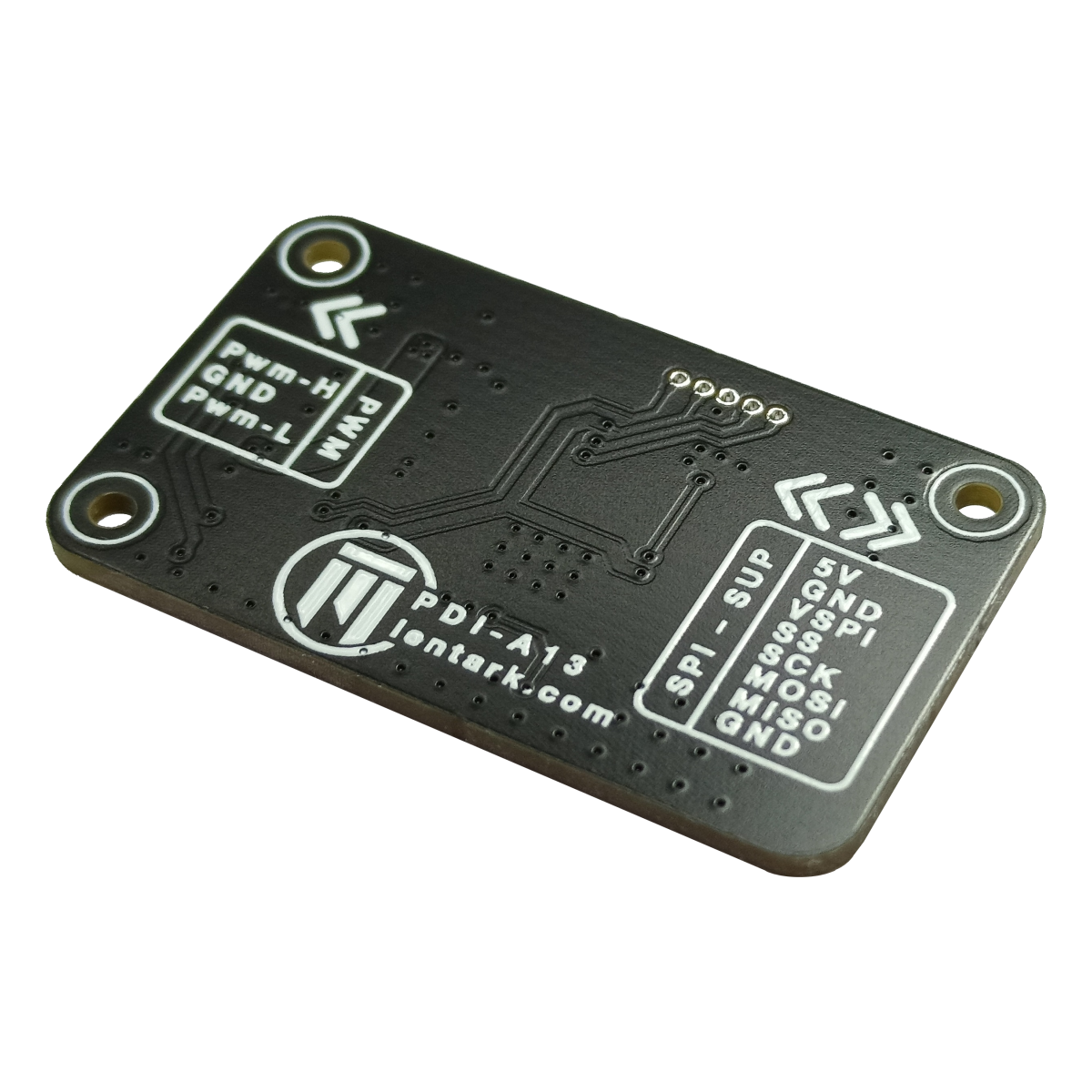

  • SPI Haberleşmesi: 20 MHz'e kadar
  • Seçilebilir SPI Lojik Seviyesi: 1,8V – 5V

Sahip olduğu kontrol özellikleri ve çıkış yetenekleri PDI-A13-5V1A’yı birçok elektronik uygulaması için elverişli kılmaktadır. Bazı kullanım örnekleri alt başlıklarda listelenmiştir.

Uygulama Tabanlı:

  • Ultrasonik Uygulamaları.
  • İndüksiyon Uygulamaları.
  • Motor Kontrol Uygulamaları.
  • Aydınlatma Uygulamaları.

Tasarım Tabanlı:

  • MOSFET, IGBT Anahtarlama, Tetikleme Devreleri.
  • H Köprü ve Yarım Köprü Topolojisi Sürücü Devreleri.
  • Yüksek Voltaj Transformatör ve Darbeli Transformatör Sürücü Devreleri.
  • R, L ve/veya C yük Kontrol Devreleri.

Ürün linki: https://www.lentark.com/urun/2505/pdi-a13-5v1a

Ürün Teknik Dokümanı: https://www.lentark.com/download.php?filename=PDI-A13-5V1ATR.pdf

Satın Alma Linki: https://www.lentarkstore.com/tr/urun/pdi-a13-5v1a
