SPWM103F-2S0P

SPWM103F-2S0P

Kategori: PWM-CORE
Ürün Kodu: LA-PC-SPWM103F-2S0P
Stok Durumu: Stokta Var (350+ Adet)

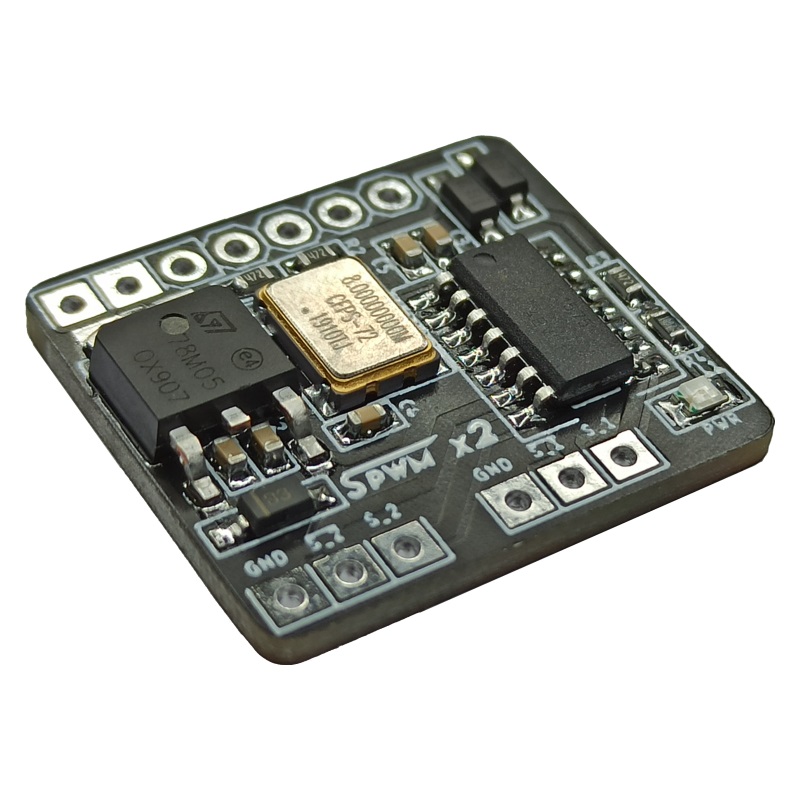

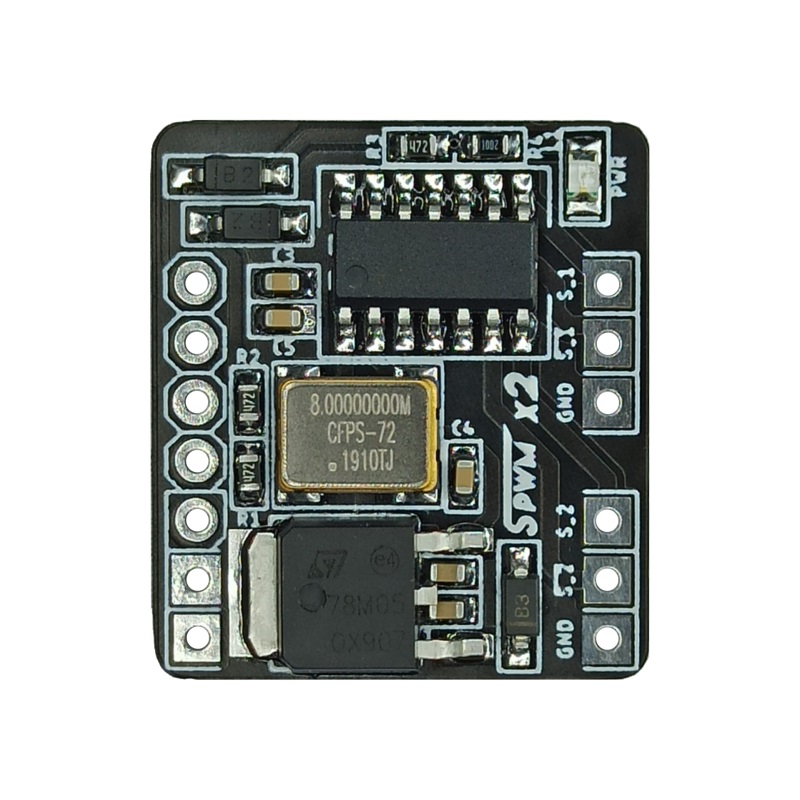

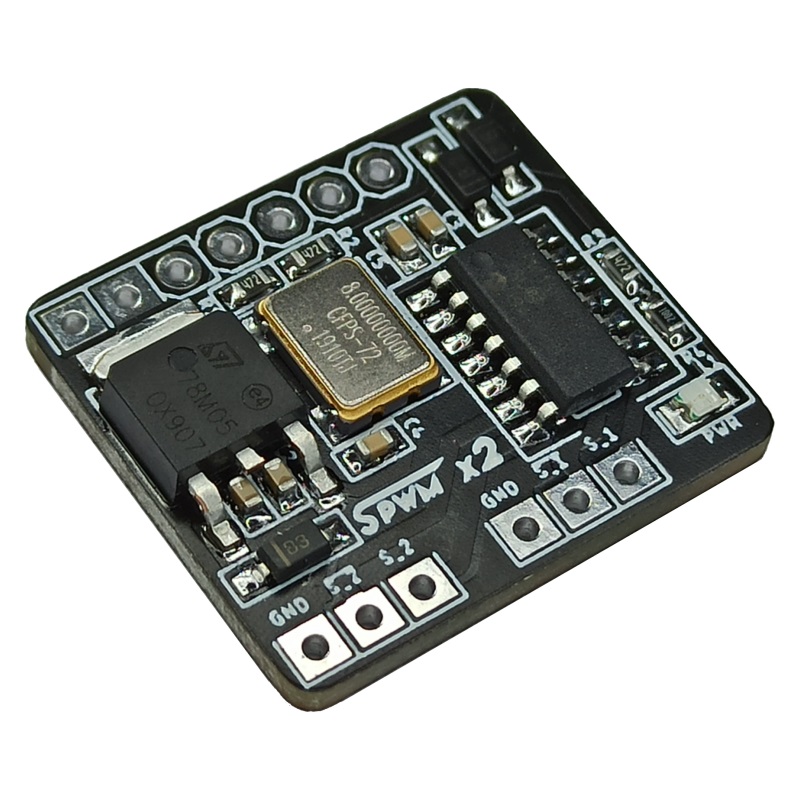

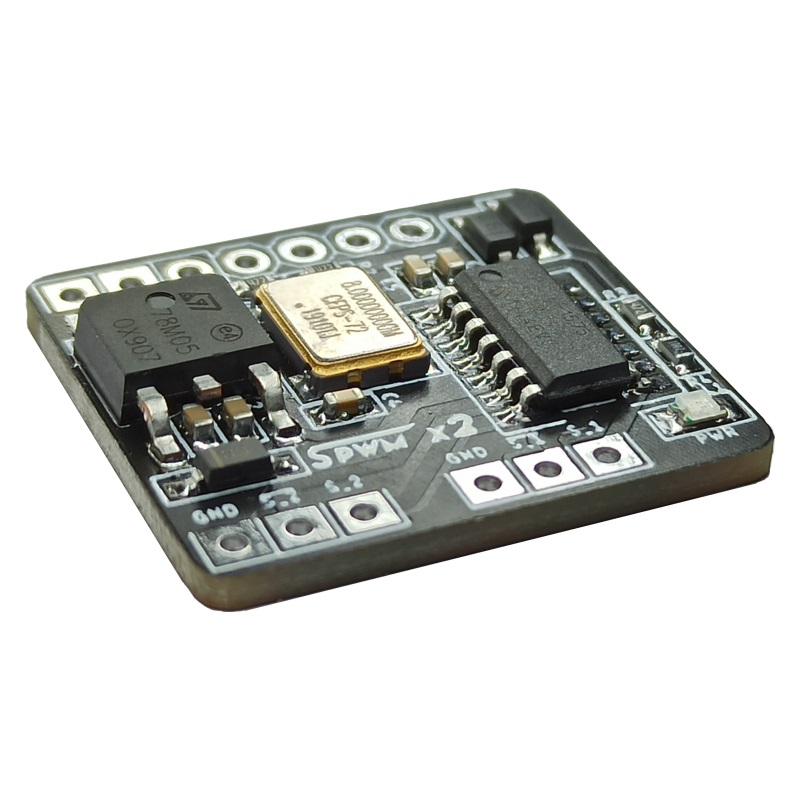

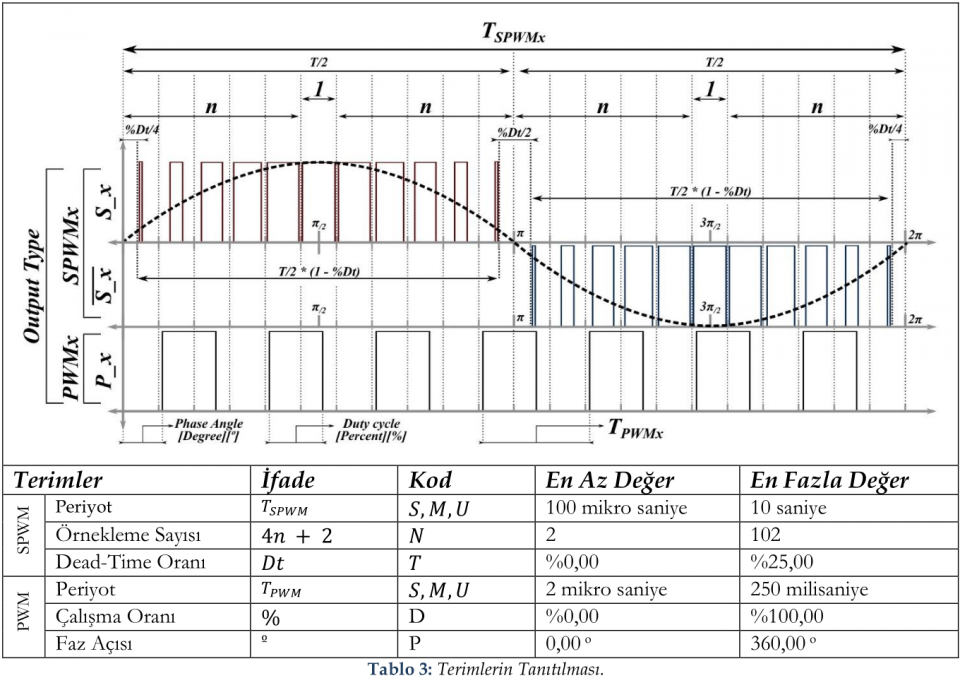

SPWM103F-2S0P, sinüs dalgasını dijital olarak modelleyen iki kanallı Sinüzoidal PWM çekirdeğidir. Sinüs modelinin frekans, örnekleme sayısı ve Dead-Time parametreleri programlanabilirdir. 5-24V giriş gerilimine ve 5V sinyal çıkış genliğine sahiptir. Frekans toleransı en fazla 100 ppm’dir.



Lentark

SPWM103F-2S0P

Genel Özellikler
  • 2 Kanal SPWM Çıkışı.
  • SPWM Frekans Aralığı: 0,1 Hz – 10 KHz
    • Örnekleme Seçim Aralığı: 2 – 102
    • Dead-Time Seçim Aralığı: %0,00 – %25,00
  • Yüksek Hassasiyetli Osilatör: 100 ppm tolerans (Maks.)
  • Kolay İletişim: UART (Rx, Tx)
  • Dâhili Hafızaya Otomatik Kayıt Yeteneği.
  • Geniş Giriş Besleme Gerilimi: 5V – 24V
  • Düşük Voltaj Salınımı: < 1 mV
Uygulama Alanları
  • MOSFET, IGBT Tetikleme Uygulamaları.
  • H Köprü ve Yarım Köprü Sürücü Devreleri.
  • Tek Fazlı Sinüs Inverter uygulamaları.
  • DC/AC Çevirici Uygulamaları.
  • Solar ve Rüzgâr Enerjisi Invertör’leri.
  • Tek Fazlı Motor Hız Kontrol ve Frekans Transformatör Uygulamaları.
  • UPS’ler (Kesintisiz Güç kaynakları).
  • Hobi Uygulamaları.
Genel Açıklamalar

          SPWM103F-2S0P, sinüs dalgasını dijital olarak modelleyen iki kanallı Sinüzoidal PWM çekirdeğidir. Sinüs modelinin frekans, örnekleme sayısı ve Dead-Time parametreleri programlanabilirdir. 5-24V giriş gerilimine ve 5V sinyal çıkış genliğine sahiptir. Frekans toleransı en fazla 100 ppm’dir.


         İletişim mekanizması oldukça kullanışlı ve basittir. Kontrol işlemlerinin tamamı SPWM103F’nın Rx pinine gelecek olan kodlarla sağlanır. İletişim kuralları ürünün teknik dokümanında örneklerle gösterilmiştir. Cihaz tüm sinyal yapılandırmalarını hafızasında tutmaktadır. Böylece her kullanımda tekrar yapılandırmaya ihtiyaç duymamaktadır.

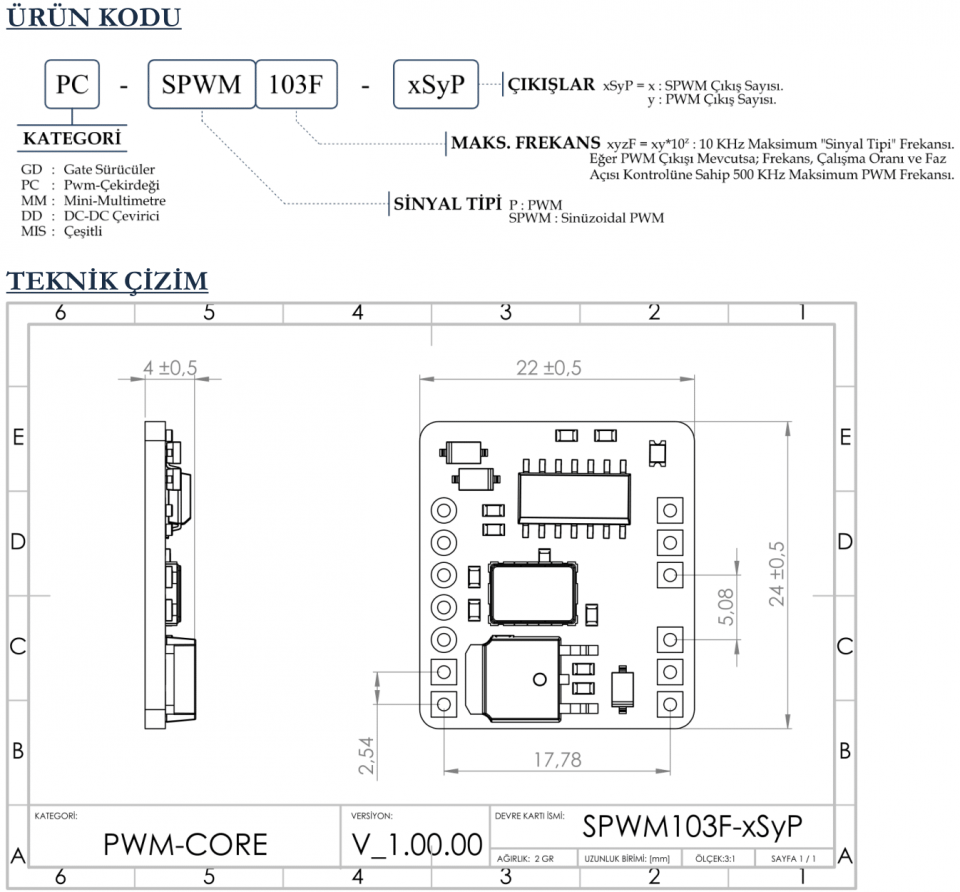

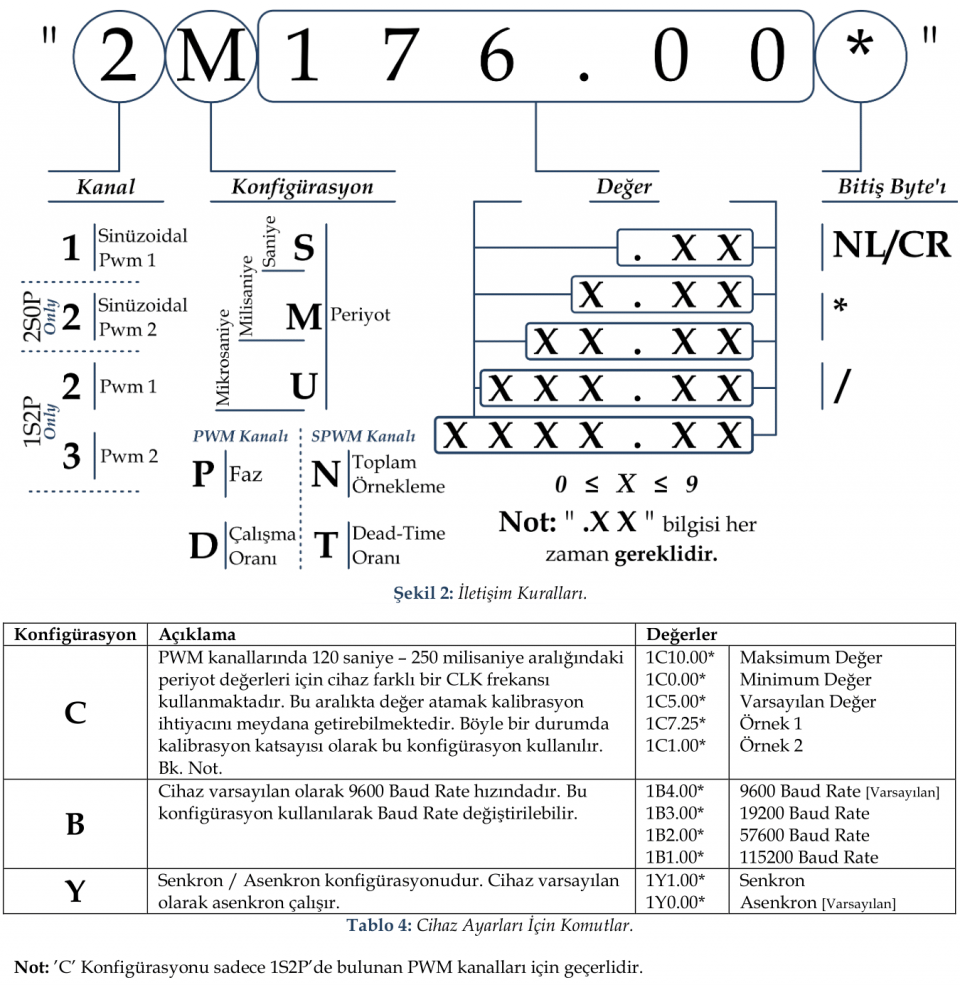

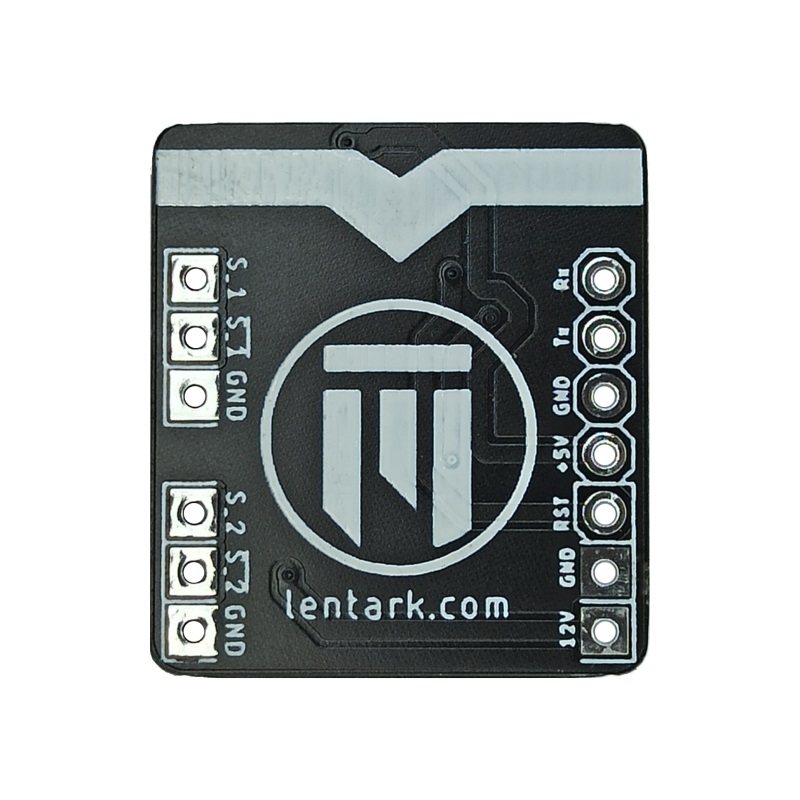

İletişim Kuralları

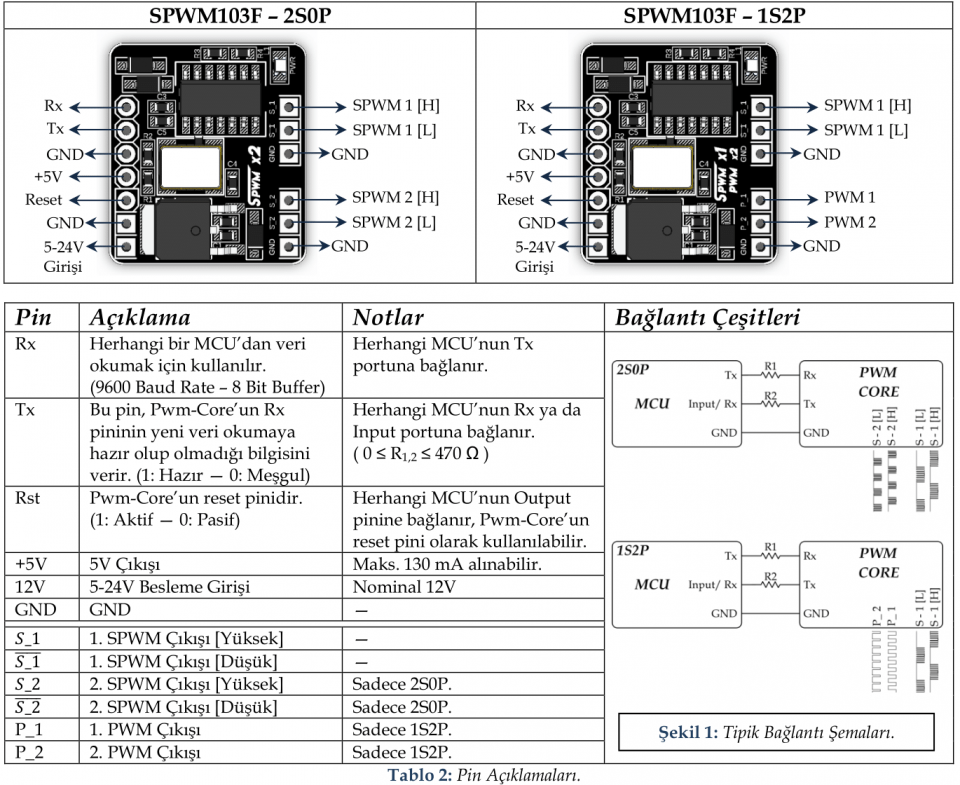

      Standart USART/UART iletişimi kuralları uygulanır. SPWM103F’nın bağlantılarını Resimli Açıklama başlığında belirtildiği gibi gerçekleştiriniz. Herhangi bir MCU’nun Tx pininden gönderilecek olan String/Char*/Char[] değişkeni teknik dökümanda yer alan kurallara uygun olarak gönderilmelidir.

Not: Cihaz tüm sinyal yapılandırmalarını hafızasında tutmaktadır. Böylece her kullanımda tekrar yapılandırmaya ihtiyaç duymamaktadır.

Protokol Bilgileri:
     Mod: Asenkron
     Baud Rate: 9600
     Veri Polaritesi: Aktif-Yüksek
     Rx Alış Bitleri: 8 Bit

Not: İletişim kuralları ile ilgili örnekler ve detaylı bilgi için Teknik Dökümanı inceleyiniz.

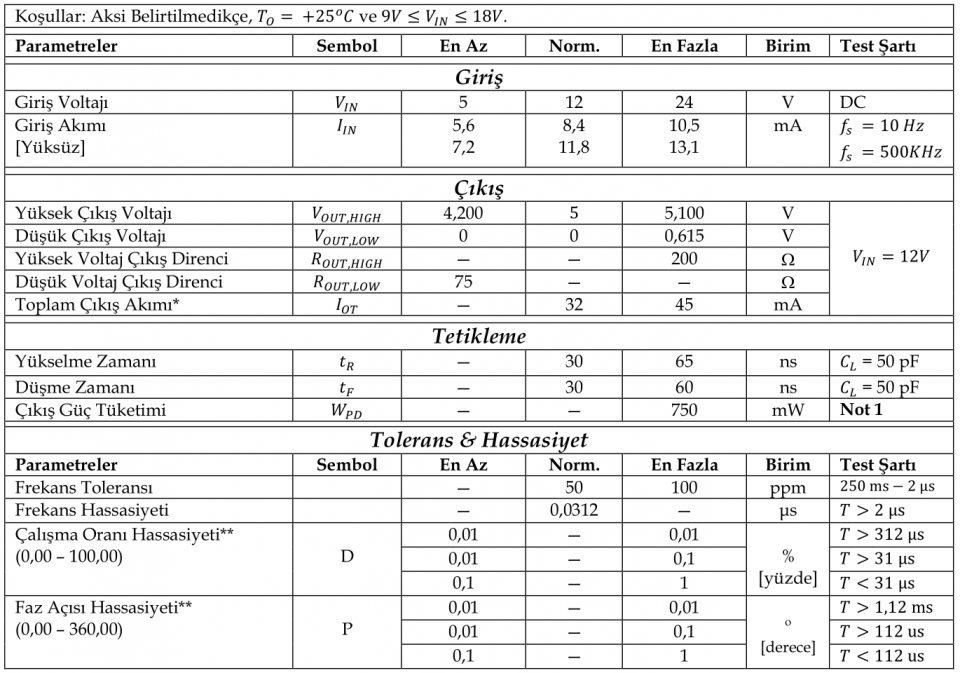

Elektriksel Karakteristikler

          Yandaki tabloda “En Fazla” olarak belirtilen seviyelerin üstünde cihazı çalışmaya zorlamak cihazın ısınmasına ve kalıcı hasar almasına sebep olabilir. Cihazın, bu teknik belgede belirtilen çalışma sınırlarının dışında işlevsel çalışması düşünülemez. Uzun süre “En Fazla” derecelendirme koşullarında çalışmaya maruz kalma cihaz güvenilirliğini etkileyebilir.

*: Sinyal çıkışlarından çekilebilecek toplam akımı ifade etmektedir.
**: Sadece 1S2P’de PWM çıkışı olmasından dolayı sadece 1S2P için geçerlidir.
Not1: Sinyal giriş ve çıkışlarında tüketilebilecek toplam gücü ifade etmektedir.
