ZCD-28PT835A

ZCD-28PT835A

Kategori: Gate Sürücü
Ürün Kodu: ZCD-28PT835A
Stok Durumu: Stokta Var

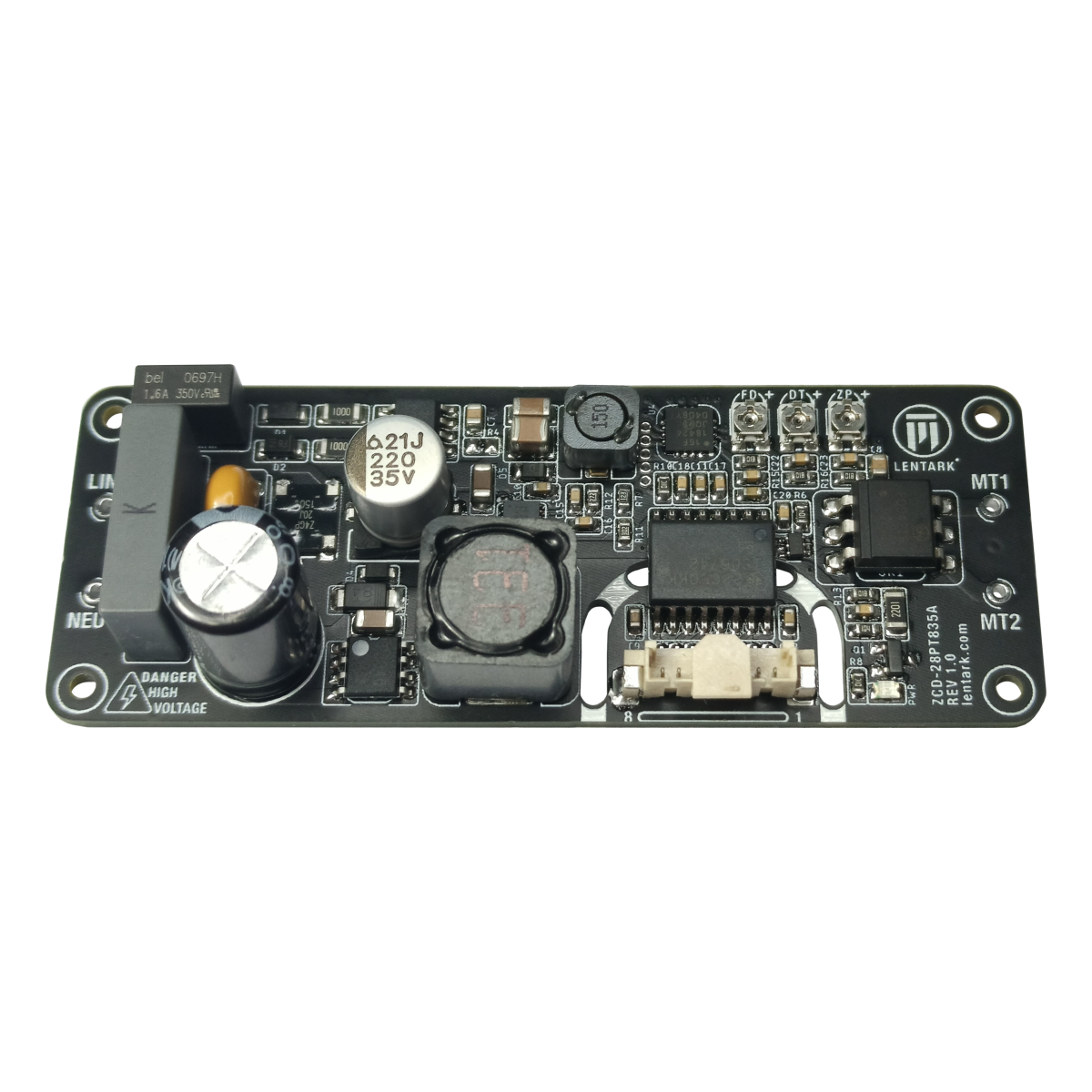

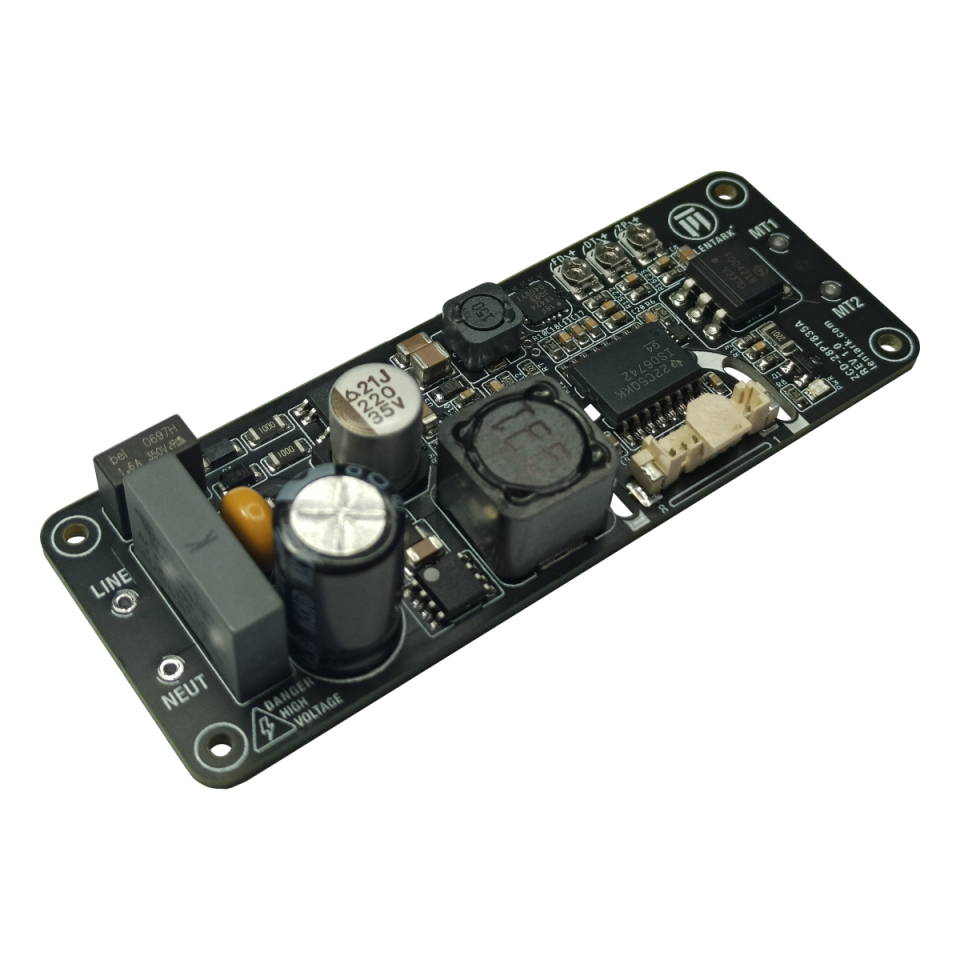

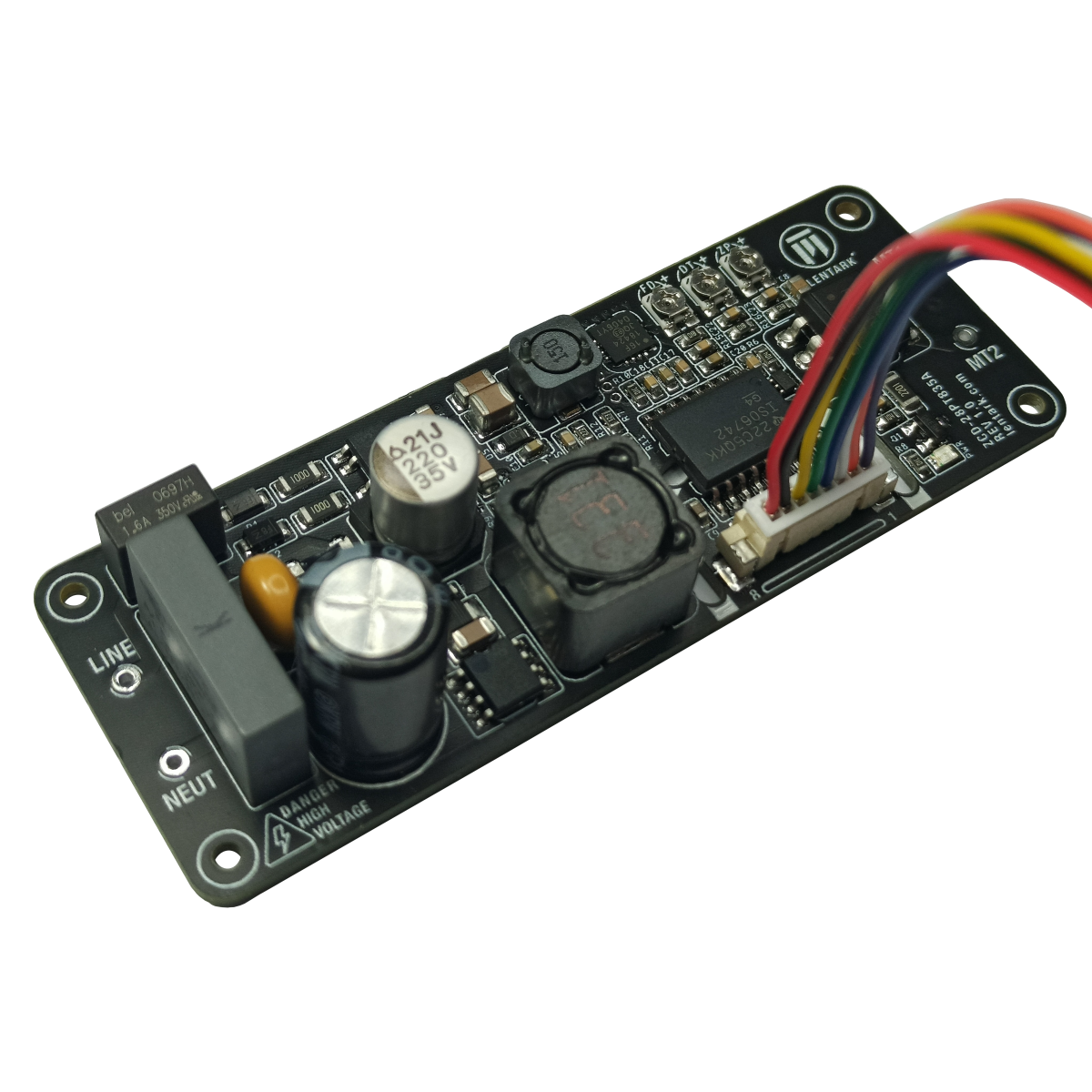

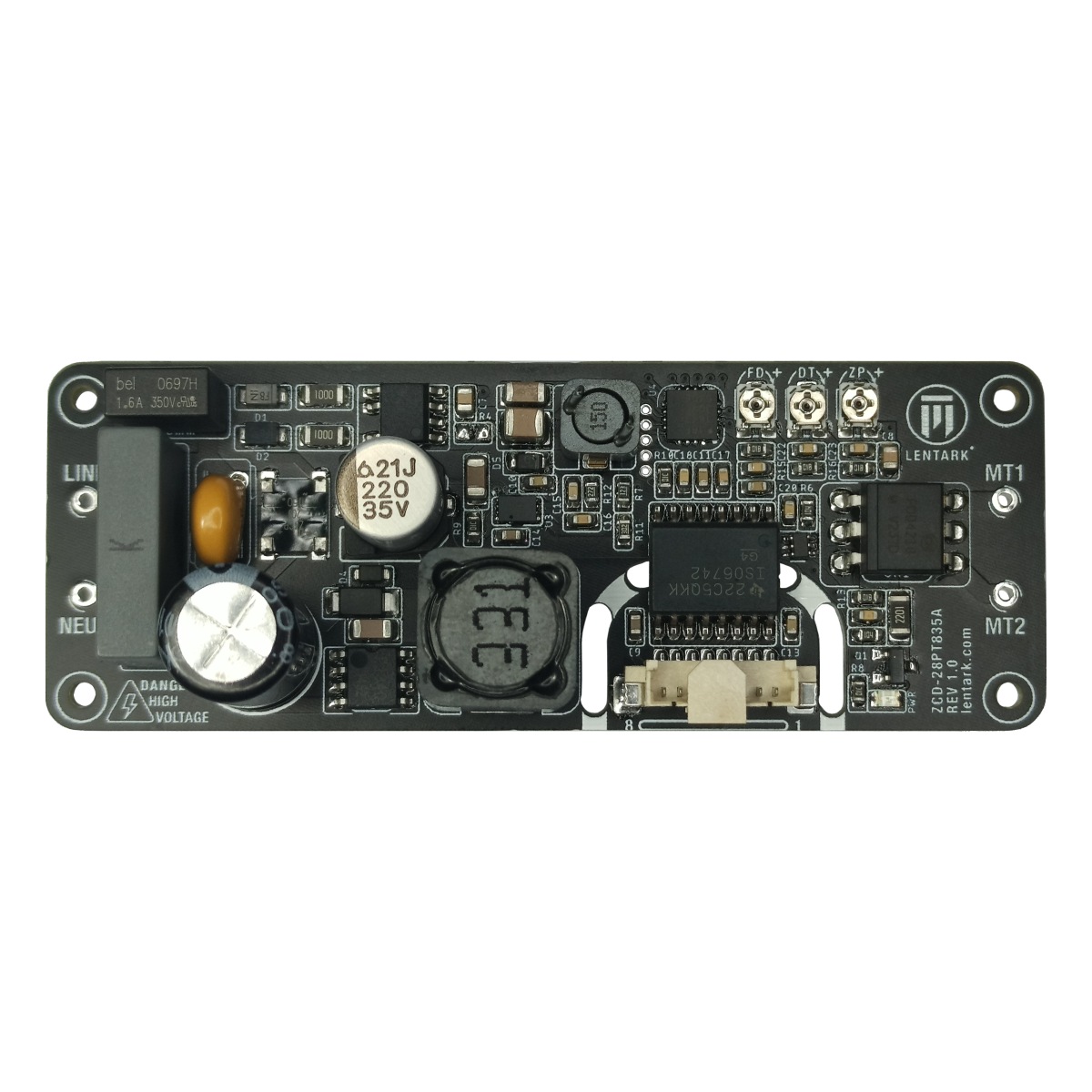

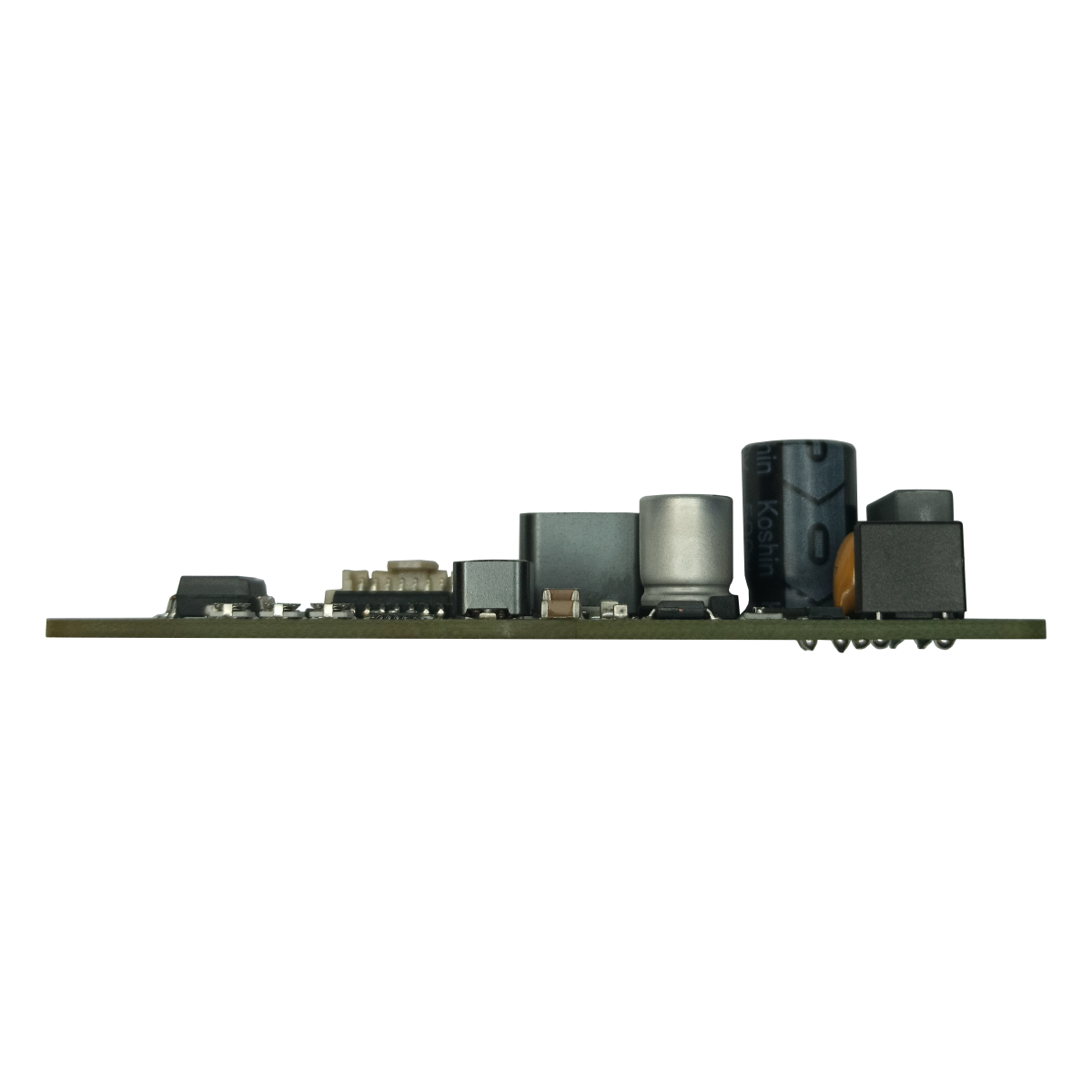

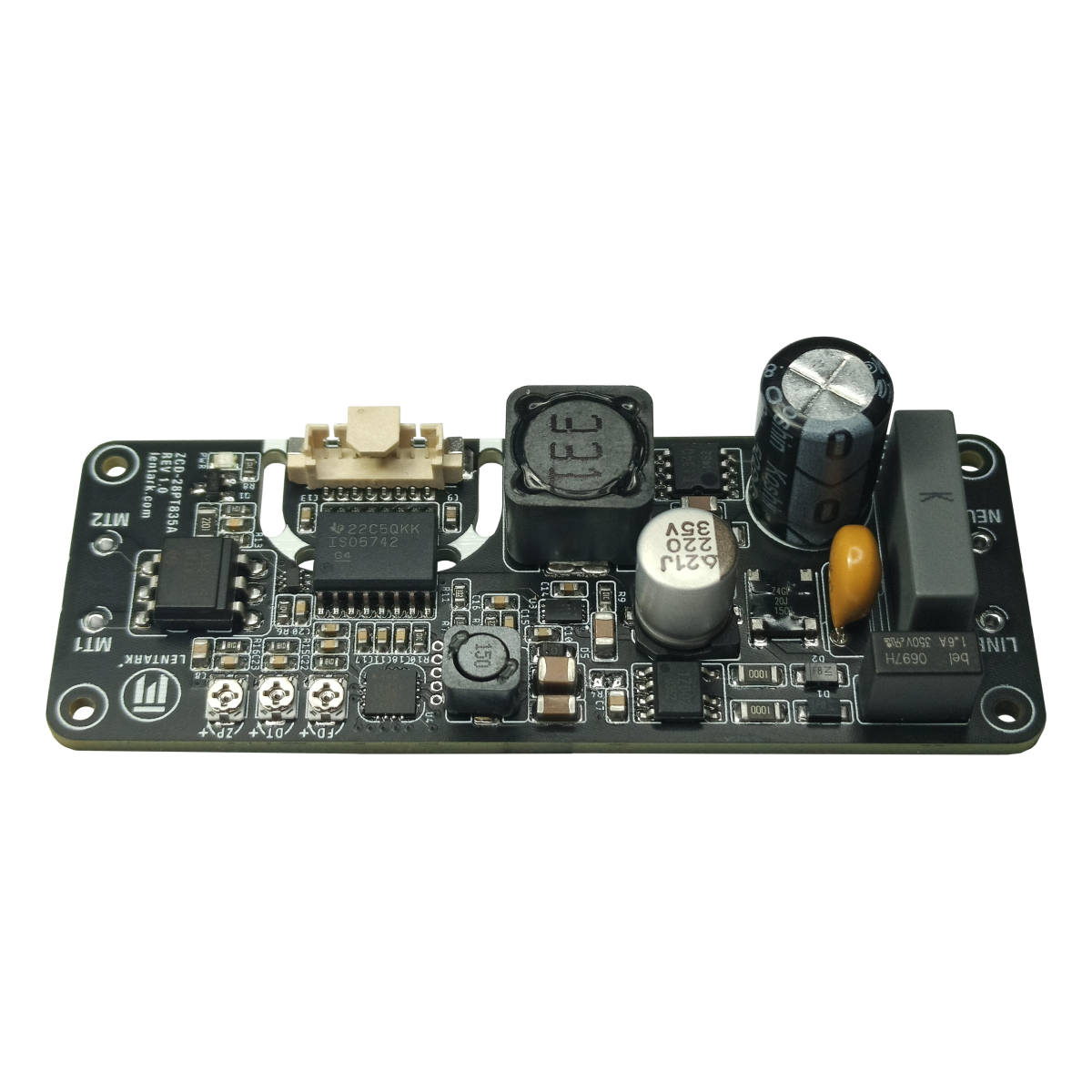

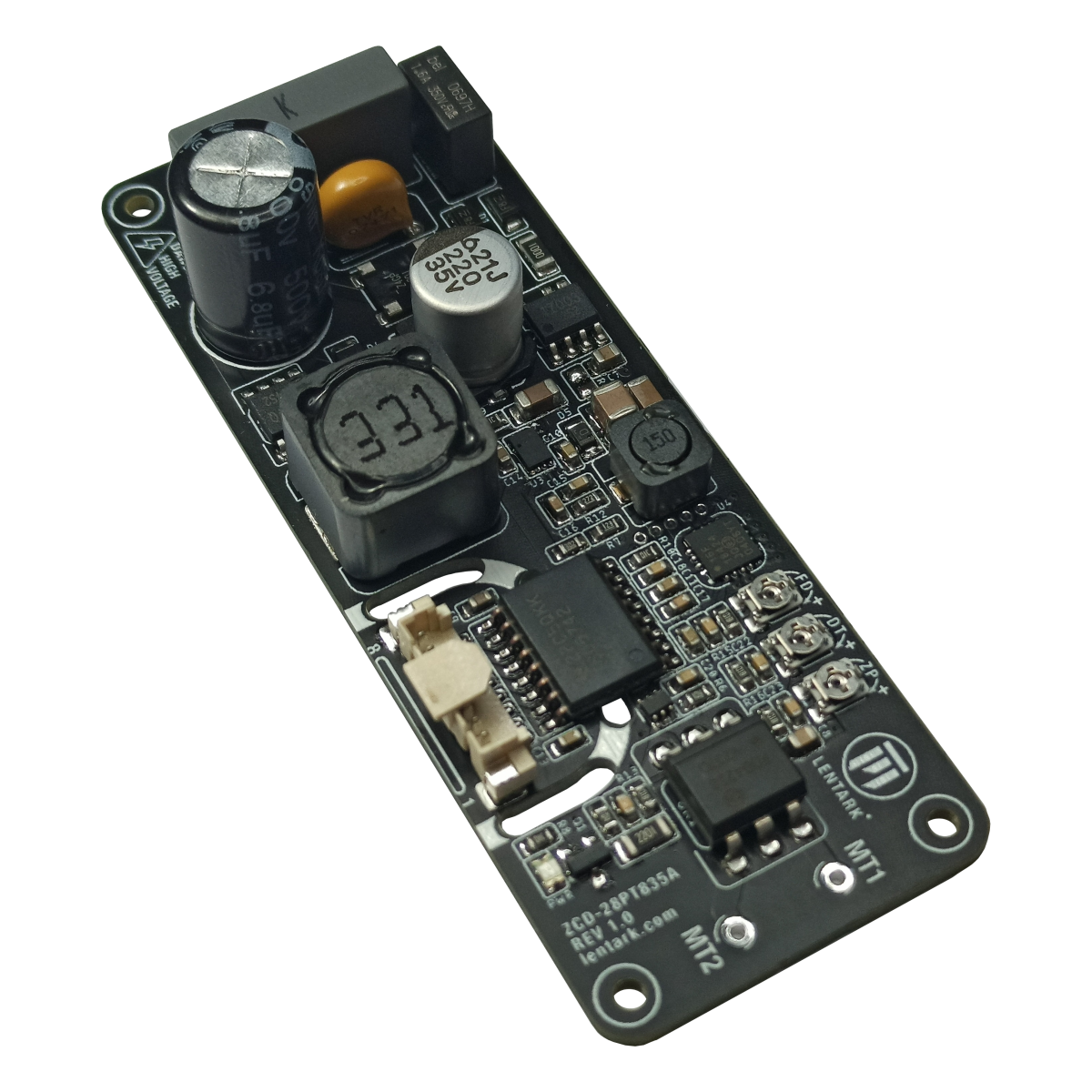

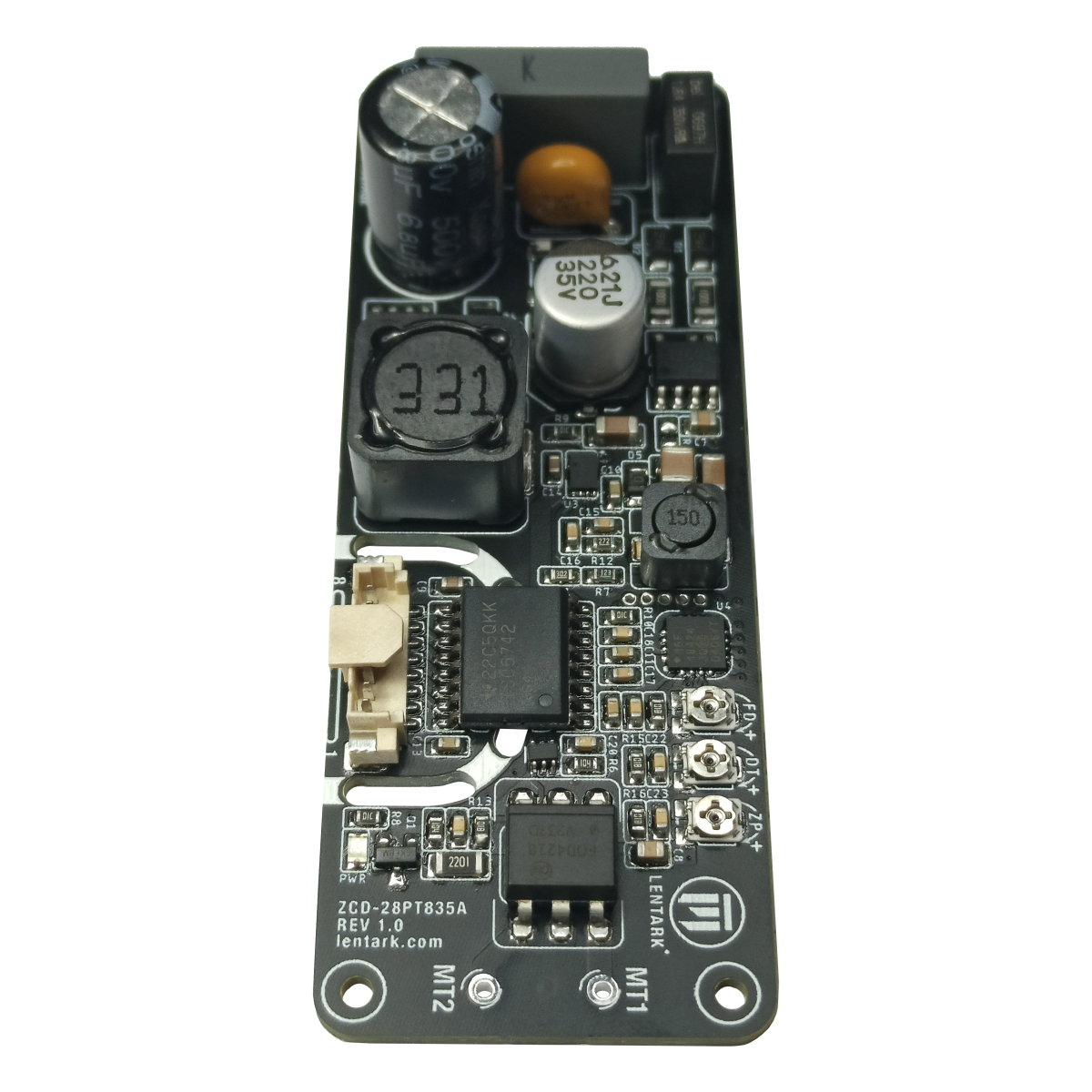

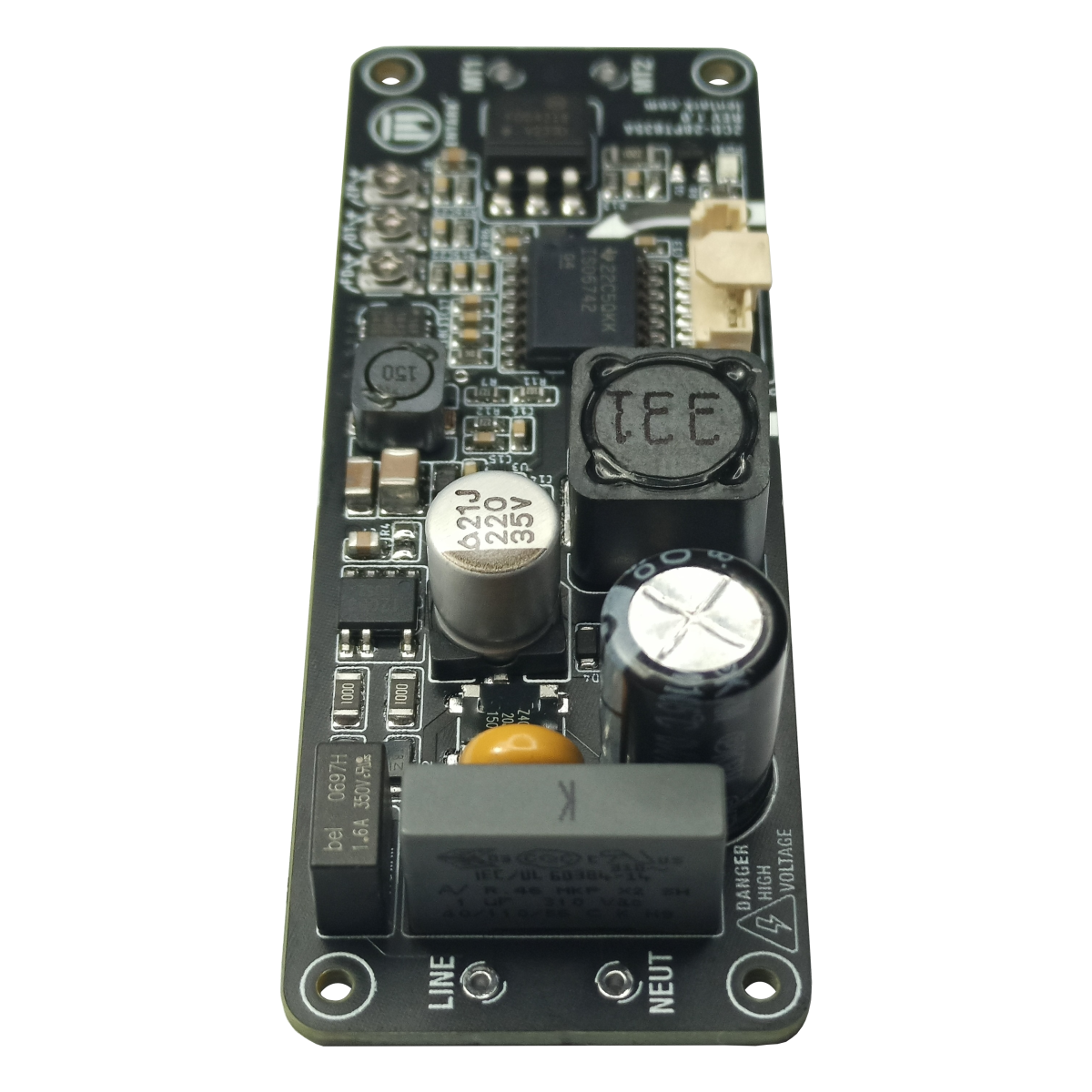

ZCD-28PT835A, 85 ~ 285 VAC RMS giriş özelliğine sahip bir triyak ve iki ters paralel SCR sürücüsüdür. Ateşleme kontrolü cihaza sağlanan PWM sinyalinin çalışma oranı ile sağlanır. Bu özelliği cihazı dijital kontrol uygulamalarına uygun hale getirmektedir.

Lentark

ZCD-28PT835A

Genel Özellikler
  • Seçilebilir Lojik Seviye: 1.7 V – 5.5 V
  • Ateşleme Enable/Disable Lojik Kontrolü.
  • PWM Çalışma Oranı ile Ateşleme Kontrolü.
  • Zero-Cross Noktası Lojik İzleme Çıkışı.
  • Ateşleme Lojik İzleme Çıkışı.
  • ESD, EFT ve Dalgalanma Korumalı Girişler.
  • 5000 VRMS'e kadar izolasyon. @[t:1min].
  • 10 KV'a kadar dalgalanma koruması.
  • ±150 KV/μs tipik CMTI
  • Güvenlikle İlgili Sertifikalar: DIN EN IEC 60747-17 (VDE 0884-17), UL 1577, IEC 62368-1, IEC 61010-1, IEC 60601-1, GB 4943.1
Uygulama Alanları
  • AC Dimmer Uygulamaları.
  • Solid−State Röleler.
  • Endüstriyel Kontrolör.
  • Rezistif Isıtma Kontrolü.
  • Aydınlatma Kontrolü.
  • Statik Güç Anahtarları.
  • AC Motor Starter.
Genel Açıklamalar

ZCD-28PT835A, 85 ~ 285 VAC RMS giriş özelliğine sahip bir triyak ve iki ters paralel SCR sürücüsüdür. Ateşleme kontrolü cihaza sağlanan PWM sinyalinin çalışma oranı ile sağlanır. Bu özelliği cihazı dijital kontrol uygulamalarına uygun hale getirmektedir.

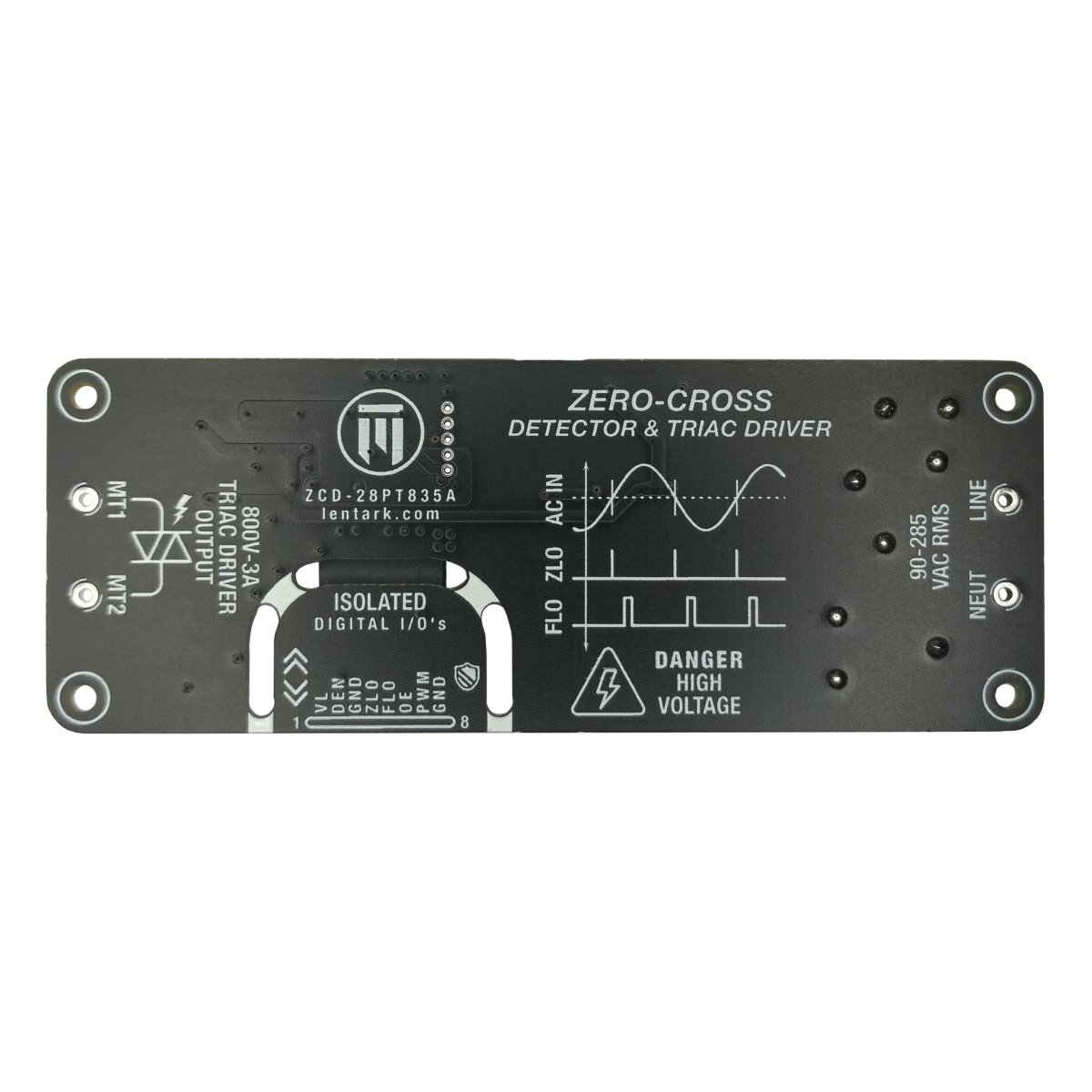

Cihaz, giriş olarak uygulanan AC sinyalin potansiyel fark oluşturmadığı (sıfır noktası) anları algılar ve bu noktaların takip edilmesine olanak sağlar. Giriş sinyalindeki gürültü, voltaj dalgalanmaları ve anlık kesintiler gibi olumsuz etkenlere karşı yüksek bağışıklık özelliği bulunan ZCD-28PT835A, en fazla 1,25 milisaniye süreli sinyal deformasyonlarından etkilenmemektedir. Bunun ile birlikte AC giriş, dijital giriş/çıkışlar ve ateşleme çıkışları galvanik izolatörler ile birbirlerinden izole edilmiştir.

Elektriksel Karakteristikler

Yandaki tabloda “En Fazla” olarak belirtilen seviyelerin üstünde cihazı çalışmaya zorlamak cihazın ısınmasına ve kalıcı hasar almasına sebep olabilir. Cihazın, bu teknik belgede belirtilen çalışma sınırlarının dışında işlevsel çalışması düşünülemez. Uzun süre “En Fazla” derecelendirme koşullarında çalışmaya maruz kalma cihaz güvenilirliğini etkileyebilir.
