2 Kanal SPWM Sinyal Jeneratörü

2 Kanal SPWM Sinyal Jeneratörü
GENEL ÖZELLİKLER



  • SPWM Frekans Aralığı: 0,1 Hz – 10 KHz
  • Örnekleme Seçim Aralığı: 2 – 102
  • Dead-Time Seçim Aralığı: %0,00 – %25,00
  • PWM Frekans Aralığı: 4 Hz – 500 KHz (Sadece 1S2P için)
  • Faz Açısı Seçim Aralığı: 0,00º – 360,00º
  • Çalışma Oranı Seçim Aralığı: %0,00 – %100,00
  • Yüksek Hassasiyetli Osilatör: 100 ppm tolerans (Maks.)
  • Kolay İletişim: UART (Rx, Tx)
  • Dâhili Hafızaya Otomatik Kayıt Yeteneği.
  • Geniş Giriş Besleme Gerilimi: 5V – 24V
  • Düşük Voltaj Salınımı: < 1 mV



UYGULAMA ALANLARI



  • MOSFET, IGBT Tetikleme Uygulamaları.
  • H Köprü ve Yarım Köprü Sürücü Devreleri.
  • Tek Fazlı Sinüs Inverter uygulamaları.
  • DC/AC Çevirici Uygulamaları.
  • Solar ve Rüzgâr Enerjisi Inverter’leri.
  • Tek Fazlı Motor Hız Kontrol ve Frekans Transformatör Uygulamaları.
  • UPS’ler (Kesintisiz Güç kaynakları).
  • Hobi Uygulamaları.



GENEL AÇIKLAMA

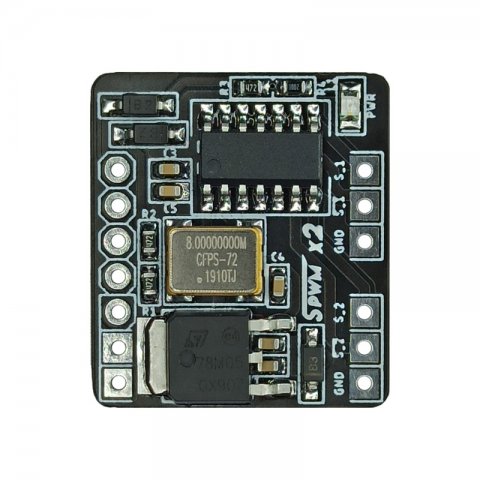

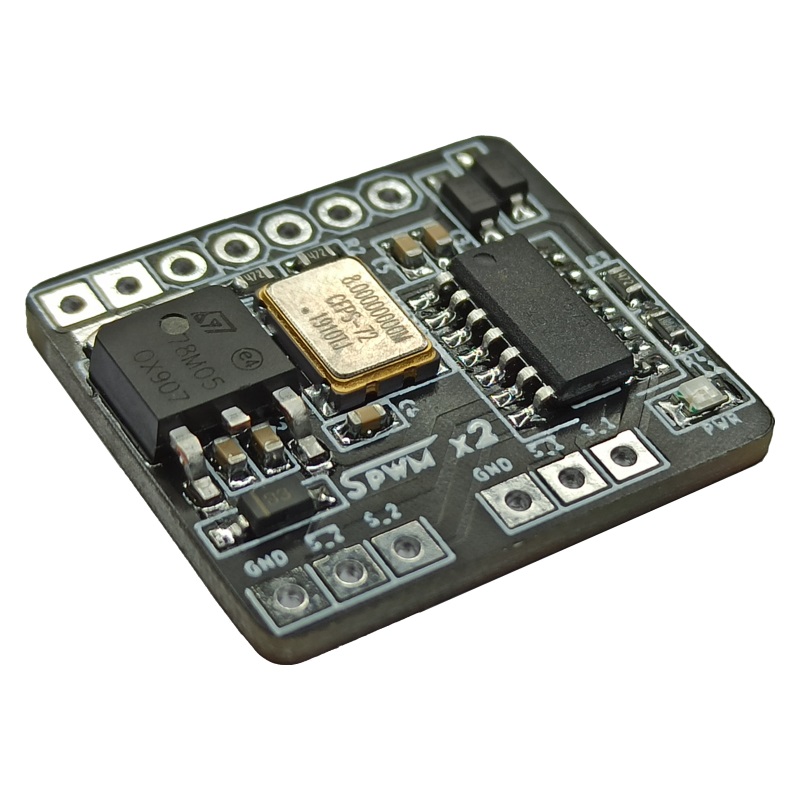

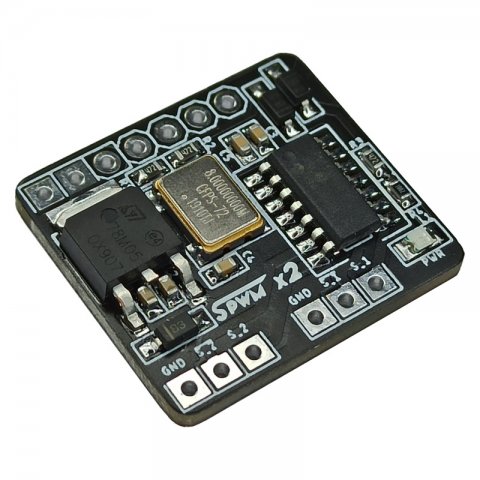

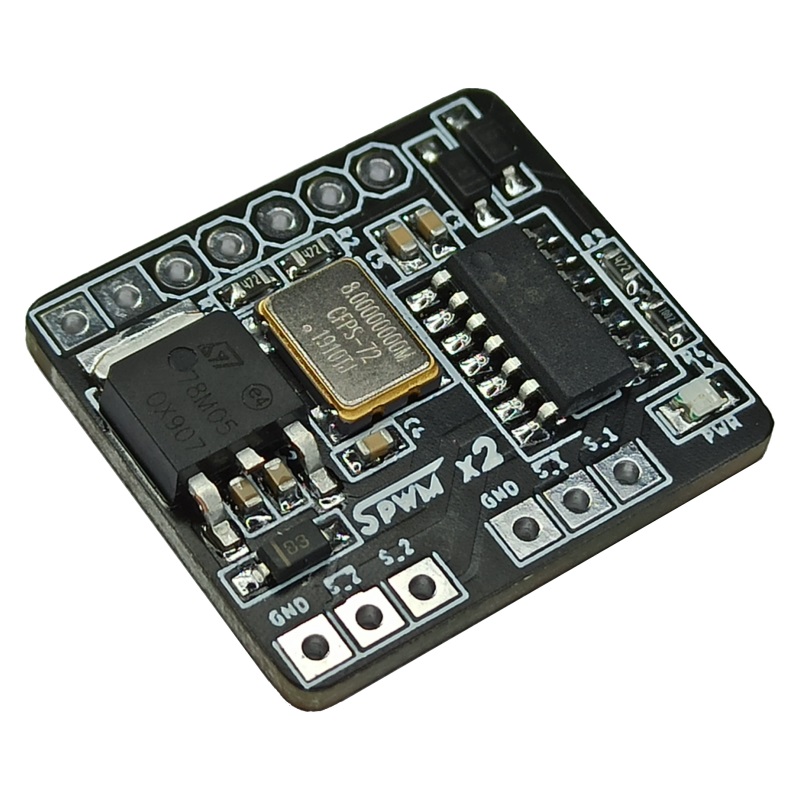

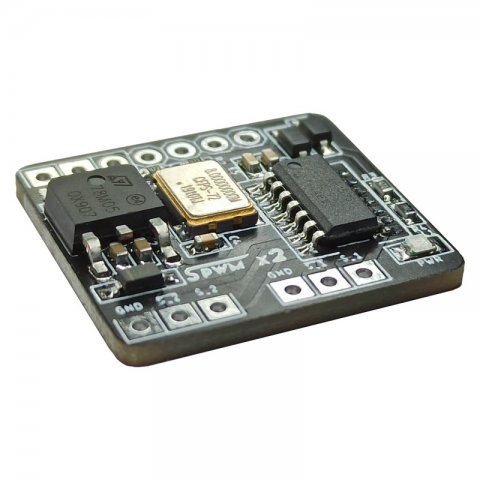

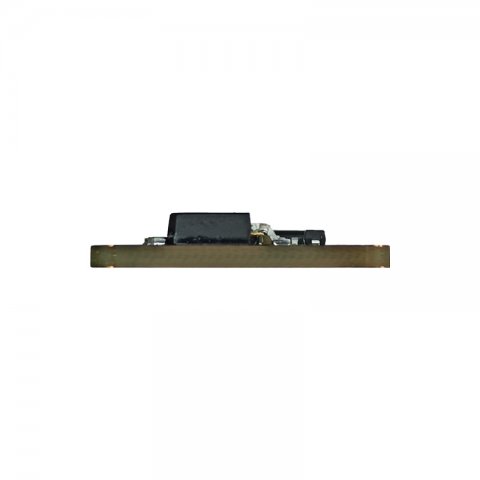

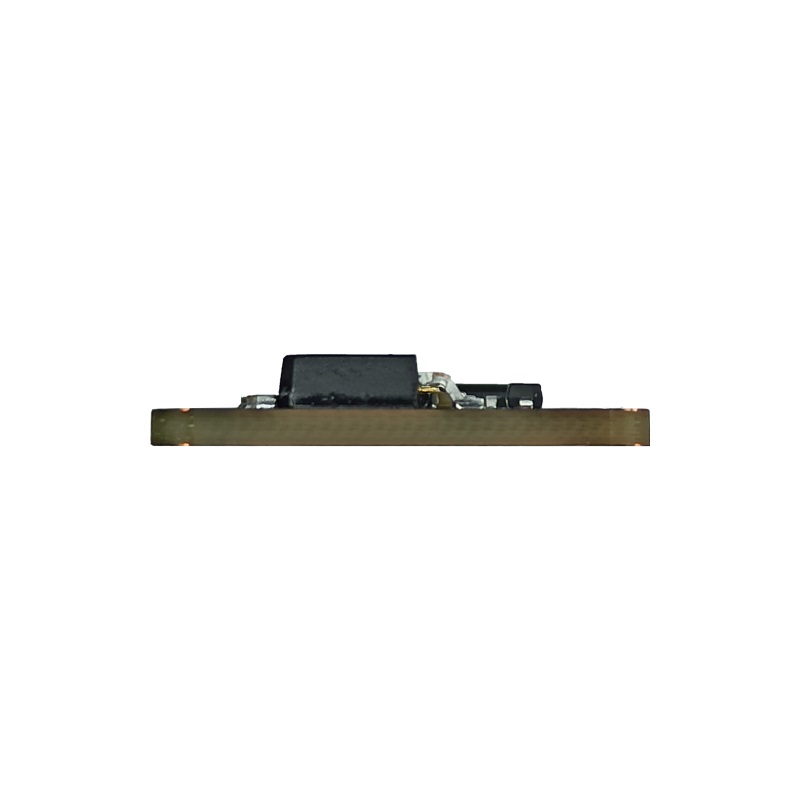

    SPWM103F, sinüs dalgasını dijital olarak modelleyen Sinüzoidal PWM çekirdeğidir. 2S0P sadece iki SPWM çıkışına sahip iken 1S2P bir SPWM ve iki PWM çıkışına sahiptir. Sinüs modelinin frekans, örnekleme sayısı ve Dead-Time parametreleri ve 1S2P’nin sahip olduğu iki PWM çıkışının frekans, faz ve çalışma oranı parametreleri programlanabilirdir. 5 – 24V giriş gerilimine ve 5V sinyal çıkış genliğine sahiptir.  Frekans toleransı en fazla 100 ppm’dir.

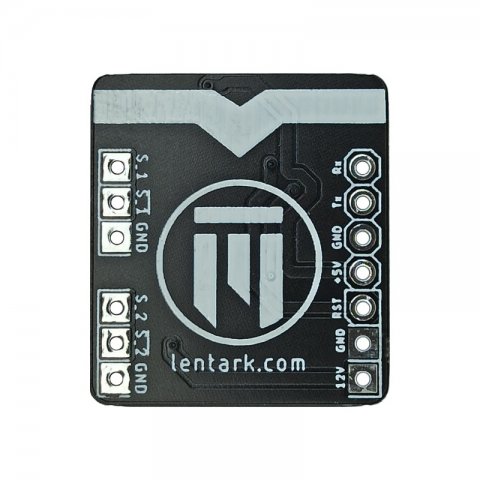

    İletişim mekanizması oldukça kullanışlı ve basittir. Kontrol işlemlerinin tamamı SPWM103F’nın Rx pinine gelecek olan kodlarla sağlanır. İletişim kuralları aşağıda örneklerle birlikte gösterilmiştir. Cihaz tüm sinyal yapılandırmalarını hafızasında tutabilmektedir. Böylece her kullanımda tekrar yapılandırmaya ihtiyaç duymamaktadır.
